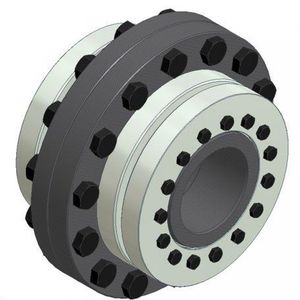

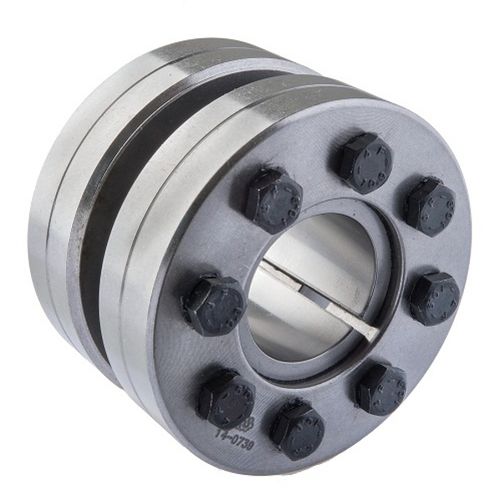

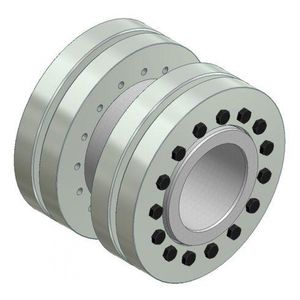

Starre Kupplung MAV 1204

Zylinder

starre Welle-zu-Welle-Kupplung mittlere Leistung dreiteilige Konstruktion kompakte Bauweise selbstauslösende Kegel, gefettet mit MoS2 (μ = 0,05). Geölte Kegel (selbstsichernd) bis zur Größe 14×44 schrauben mit MoS2 gefettet (μ = 0,10) verbindung von Wellen mit unterschiedlichen Durchmessern möglich, durch Innenring mit gestufter Bohrung oder Spannhülse wellentoleranz: h7 - h9 oberflächengüte der Wellen Ra < 3,2 μm kontaktflächen Welle - Kupplung: geölt (μ = 0,12) Zusammensetzung geschlitzter Innenring vorderer Außenring hinterer Außenring satz Sechskantschrauben mit Kopf, Güteklasse 10.9 (Größe < M6 der Güteklasse 8.8)
