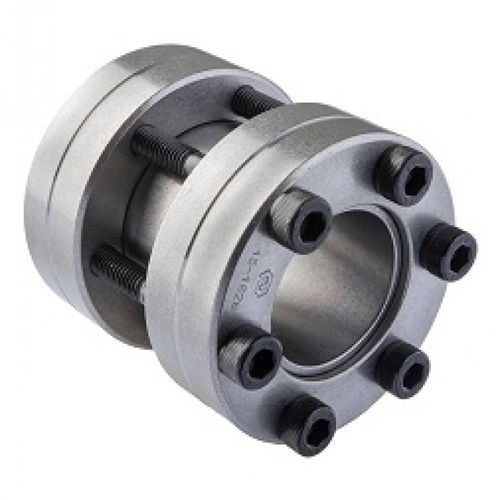

Starre Kupplung MAV 1004 Wellefür WellenZylinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- starr
- Produktanwendung
- Welle
- Befestigung
- Zylinder
- Drehmoment
Max: 15.000 Nm
(11.063,4322 ft.lb)Min: 170 Nm
(125,3856 ft.lb)
Beschreibung
starre Welle-zu-Welle-Kupplung
geringe Leistung
dreiteilige Konstruktion
geölte Kegel (selbsthemmend) und Schrauben
verbindung von Wellen mit unterschiedlichen Durchmessern möglich, durch Innenring mit abgestufter Bohrung oder Spannhülse
wellentoleranz: h7 - h9
oberflächengüte der Wellen: Ra < 3,2 μm
kontaktflächen Welle - Kupplung: geölt (μ = 0,12)
Zusammensetzung
geschlitzter Innenring
vorderer Außenring
hinterer Außenring
satz Zylinderschrauben mit Innensechskant, Güteklasse 12.9
---
Kataloge
MAV - SD and rigid couplings
44 Seiten
