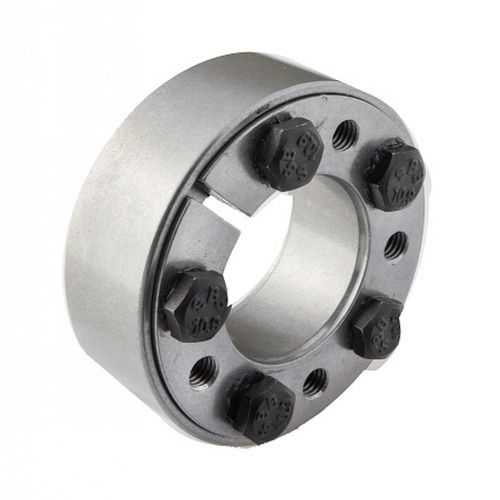

Starre Kupplung MAV 3208 Wellezweiteilige SchrumpfscheibeTrocken
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- starr
- Produktanwendung
- Welle
- Aufbau
- zweiteilige Schrumpfscheibe
- Weitere Eigenschaften
- Trocken
- Befestigung
- Flansch
- Drehmoment
Max: 4.373.000 Nm
(3.225.359,2788 ft.lb)Min: 20.600 Nm
(15.193,7803 ft.lb)
Beschreibung
außenverriegelung für Hohlwelle (Nabe) - Wellenverbindung
zweiteilige Ausführung
selbstlösende Kegel, gefettet mit MoS2 (μ = 0,05)
schrauben mit MoS2 befettet (μ = 0,10)
MAV 3008 - MAV 3009: schwere Reihe, hohe Leistung
toleranz des Nabenaußendurchmessers: h8
oberflächengüte von Welle und Nabe Ra < 3,2 μm
kontaktfläche Welle - Nabenbohrung fettfrei und trocken (μ = 0,15)
Zusammensetzung
geschlitzter Innenring, mit integriertem Abdrückgewinde
außenring
satz Sechskantschrauben, Klasse 10.9 (Größe < M6 der Klasse 8.8) für die Baureihen MAV 3008 - MAV 3108 - MAV 3208; Klasse 12.9 für die Baureihen MAV 3009 - MAV 3209
gehärtete Unterlegscheiben DIN 6916 für Geräte mit Schraubengröße ≥ M16
---
Kataloge
MAV - SD and rigid couplings
44 Seiten
