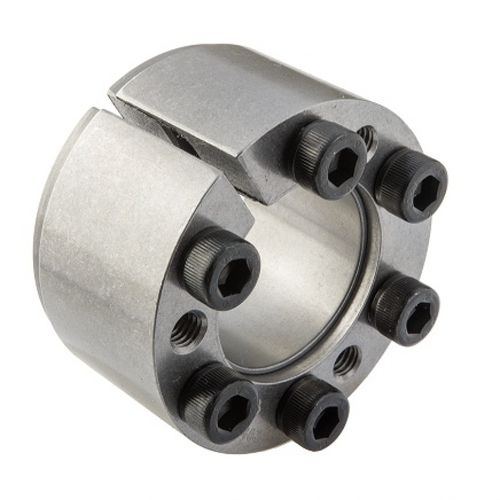

Starre Kupplung MAV 6903SpreiznabeselbstzentrierendFlansch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- starr, Spreiznabe
- Aufbau
- selbstzentrierend
- Befestigung
- Flansch
- Drehmoment
Max: 19.700 Nm
(14.529,9743 ft.lb)Min: 280 Nm
(206,5174 ft.lb)
Beschreibung
mittlere Kapazität
selbstzentrierend, selbsthemmend
feste axiale Nabenposition beim Anziehen
einkegelige Ausführung
gut geeignet für die axiale Sicherung von anderen Bauteilen (z.B. Lager) neben der Nabe
toleranzen: Welle h8; Nabenbohrung H8
oberflächengüte von Welle und Nabenbohrung Ra < 3,2 µm
Zusammensetzung
geschlitzter Innenring
geschlitzter Außenring, mit integriertem Abdrückgewinde
satz Zylinderschrauben mit Innensechskant, Garde 12.9
---
Kataloge
MAV - Standard Serie
36 Seiten
MAV 6903
2 Seiten
