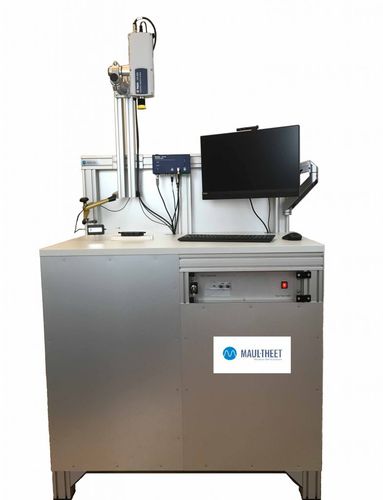

Schwingungsprüfstand FDT

Temperaturcomputergesteuertfür Bremsanwendungen

Bei der Entwicklung und Produktion von Bremssystemen haben Bremsbeläge eine zentrale Bedeutung. Sowohl für die Simulation der Bremsen während des Entwicklungsprozesses als auch bei der Qualitätskontrolle in der Produktion sind die dynamischen Größen der Bremsbeläge wesentliche Merkmale. Die messtechnische Ermittlung der dynamischen Größen (auch modale Größen) von Bremsbelägen wird in der SAEJ2598 beschrieben. MAUL-THEET bietet hier ein Komplettsystem an, welches diese Messungen gemäß SAEJ2598 automatisch durchführt, auswertet und dokumentiert. Mit dem MAUL-THEET Prüfstand ist es auch möglich die dynamische Größen (Eigenfrequenzen und Dämpfungen) andere technischer Bauteile zu bestimmen. Vorteile & Innovationen Automatisiertes Prüfsystem zur Bestimmung von Eigenfrequenzen und Dämpfungen Kosten- und Zeitersparnis durch geringen Personalaufwand Benutzerfreundliche Software Anregung durch automatischen Modalhammer Vibrationsmessung mit Laser-Doppler-Vibrometer, Beschleunigungsaufnehmer oder Mikrofon Berechnung der Dämpfung oder des Verlustfaktors entsprechend SAE J2598 Qualitätsbeurteilung auf Grundlage der Frequenztoleranzen Frequenzbereich bis zu 100 kHz Frequenzauflösung < 1Hz bei 20 kHz Dämpfungsberechnung nach SAE J2598 Projektorientierte Datenbankstruktur Zentrale SQL-Datenbank für mehrere Arbeitsstationen Automatische Messprotokollgenerierung Frei wählbare dB Werte für die Dämpfungsberechnung für jede Eigenfrequenz Temperaturmessung mit optionaler Frequenzkorrektur Anwendung & Integration Dämpfungswerte von Bremsbelegen nach SAE J2598 Qualitätskontrolle Serienprüfung Materialprüfung Forschung und Entwicklung Produkterprobung Model updating
