Schwingungsprüfstand DTS

computergesteuertfür Bremsanwendungenfür Materialien

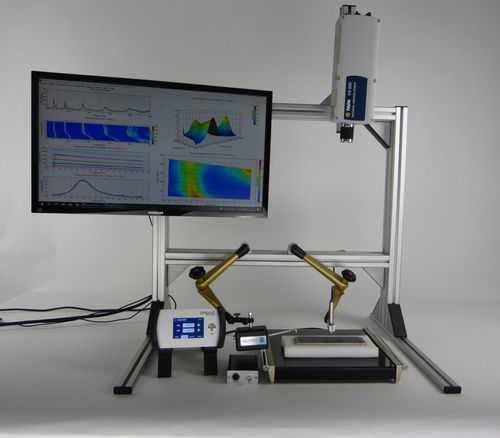

Dämpfungsprüfstand (DTS) zur Bestimmung der Eigenfrequenzen und Dämpfungswerte in Abhängigkeit von der Temperatur. Bei der Entwicklung und Produktion von Bremssystemen werden zur Unterdrückung des Bremsenquietschens Dämpfungsschichten, sogenannte Shims, auf die Bremsbelag-Trägerplatten appliziert. Zum Vergleich der Wirkung verschiedener Shims werden Proben nach firmeninternen Spezifikationen gemessen. Die Vorgaben beruhen dabei zumeist auf einer Bestimmung der modalen Dämpfung in Abhängigkeit von Eigenfrequenz und Temperatur. MAUL-THEET bietet hier ein System an, bei dem die zeitaufwendigen Messungen automatisiert erfolgen und somit effizient reproduzierbare Ergebnisse liefert. Vorteile & Innovationen Shim – Test nach SAE J3001 Vibrationsmessung mit Laser-Doppler-Vibrometer oder Beschleunigungsaufnehmer Temperaturgetriggerte Anregung durch automatischen Modalhammer Kontinuirliche, berührungslose Temperaturerfassung Temperaturbereich -60°C bis +200°C Kosten- und Zeitersparnis durch geringen Personalaufwand Automatisiertes Prüfsystem zur Bestimmung von Eigenfrequenzen und Dämpfungen Frequenzbereich bis zu 100 kHz Frequenzauflösung < 1Hz bei 20 kHz Dämpfungskennfeld über Frequenz und Temperatur Unterschiedliche Dämpfungsberechnung (Halbwertsbreite, x-dB, SDOF) Ergebnisdatenbank inkl. Metadaten Anwendung & Integration Bremsenteile ( Beläge, Scheiben, Bremssatteln usw.) Qualitätskontrolle Materialprüfung Serienprüfung Forschung und Entwicklung Produkterprobung Optimierung entwicklungsbegleitender Simulationen
