Raster-Schwingungsmessgerät ScanSet

Laser-Doppler

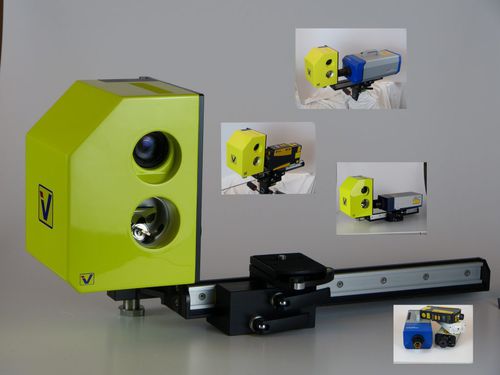

Das Scanning Laser Vibrometer ScanSet nutzt einen Single Point Laser der mit Hilfe von zwei rechnergesteuerten Spiegeln abgelenkt wird. Die Auswahl der Messpunkte erfolgt interaktiv auf dem Videobild des Messobjekts. Die Schwingungsmessung wird an den vorgegebenen Punkten automatisch vom Computer durchgeführt. Das neu entwickelte Scanning Laservibrometer ScanSet kann im Gegensatz zu Komplettsystemen mit verschiedenen Laservibrometern betrieben werden. Es macht mit wenigen Handgriffen aus einem handelsüblichen Einpunkt -Laservibrometer ein vollwertiges Scanning-Laservibrometer. Dazu wird einfach das Single Point Laservibrometer über die Schnellspanneinrichtungen fixiert, die Laserposition über die Linearführungen justiert und schon kann die Messung beginnen. Das Scanning Laser Vibrometer ScanSet verfügt über eine eigene Datenerfassung mit analogen Eingängen zur Messung des Laser- und des Referenzsignals. Die benutzerfreundliche Mess– und Analyse-Software ermöglicht eine Auswertung der Schwingungsdaten samt grafischer Darstellung in kürzester Zeit. Vorteile & Innovationen Ca. 50%-80% günstiger als marktübliche Komplettsysteme Vorhandene Single Point Laservibrometer können verwendet werden Arbeitet mit allen gängigen Single Point Laser Doppler Vibrometern Direkte Schnittstelle/Datenübergabe zur vModal-Software Betriebsschwingformanalyse im Zeitbereich Schwenkbare CDD-Kamera Benutzerfreundliche Software Datenerfassung auch als einfacher FFT-Analysator einsetzbar Mobiles Messsystem Verwendung unterschiedlicher LDV je nach Anwendung Generatorausgang zur Ansteuerung von Erregersystemen (Shaker) Hightech Innovation Made in Germany
