Kompressionsprüfmaschine S20 series

UniversalZugfür Tiefziehprozesse

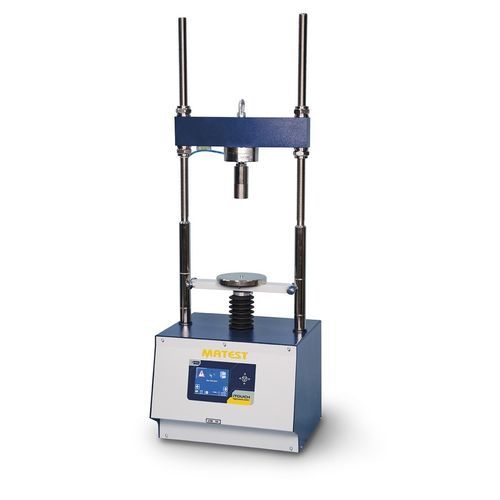

Universelle Mehrzweck-Touch-Screen-Rahmen für Zug-, Druck- und Biegeprüfungen. Durch den Einsatz geeigneter Geräte können sie Prüfungen an verschiedenen Materialien wie Beton, Zement, Gestein und Erde durchführen. Sie sind mit einer automatischen Last- oder Verschiebungs-/Verformungskontrolle ausgestattet. UNIVERSELLER ELEKTROMECHANISCHER RAHMEN, 200KN KAPAZITÄT, TOUCH-SCREEN FÜR: Druck- und Biegeversuche, 200kN max. Belastbarkeit Zugversuche, 50kN max. Belastbarkeit PRÜFUNGEN VON BAUMATERIALIEN MIT SERVOGESTEUERTEM LAST- ODER VERSCHIEBUNGS-/DEHNUNGSSYSTEM Unitronic 200kN ist ein universelles und vielseitiges Gerät, das die Anforderungen an Kontrolle, Forschung und Tests erfüllt: Zement, Straßen (Marshall, Duriez, CBR etc.), Stahl, Beton, Zement, Holz, Kunststoff, etc. Die Last wird durch einen mechanischen Heber aufgebracht, der durch einen bürstenlosen Motor mit geschlossenem Regelkreis und optischem Encoder aktiviert wird, der von einem Mikroprozessor gesteuert wird. Die beiden Traversen sehen Kupplungen zur Befestigung der verschiedenen Prüfgeräte vor (siehe Zubehör). Die Spannung wird durch eine elektrische Kraftmesszelle gemessen; die Messung und die Kontrolle der Verschiebung der Traverse erfolgt durch die in die Maschine integrierte elektronische Vorrichtung. Die Maschine besteht aus einem stabilen Sockel, der die Übertragungskomponenten und die Hardwarekontrollinstrumente enthält. Der Sockel trägt zwei Stahlsäulen mit geschliffener Hartchromoberfläche. Die obere Traverse kann in der Höhe verstellt werden, um das Zubehör für die Durchführung der jeweiligen Prüfung aufzunehmen. Die untere bewegliche Traverse wird durch eine Kugelumlaufspindel und ein Drehkabel betrieben, die durch einen servogesteuerten Motor die korrekte Anwendung der Last und eine konstante Geschwindigkeit gewährleisten.
