CNC-Bearbeitungszentrum / 3-Achs 40PB

universellPortalHSK-A 100

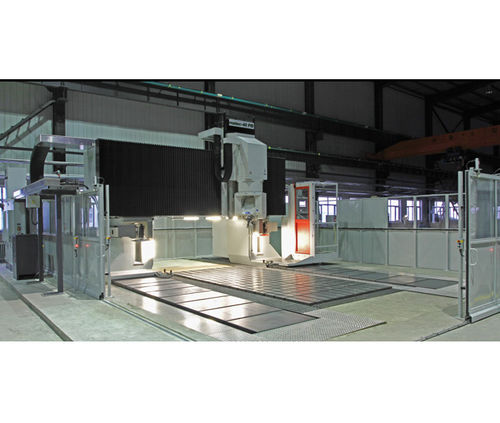

Die Gantry-Portalmaschinen MATEC 40PB ist die bodenlaufende Variante der MATEC 40P. Die Maschine ist ausgerüstet mit einem 2-Achs- Schwenkkopf mit Werkzeugsystem SK 50|HSK-A 100. Die leistungsstarke Motorspindel mit 33 kW und einer Dauerdrehzahl von 8.000 1/min deckt in dieser Leistungsklasse die optimale Zerspanung aller Werkstoffarten ab. Das bodenlaufende Portal und der flächig eingelassene Maschinentisch erlauben eine einfache Beladung mit Stapler sowie größere Werkstück- gewichte. Die Aufspannfläche ist von allen Seiten leicht zugänglich. Die MATEC 30PB ist optional als MATEC 30PBU erhältlich. Diese ist mit einem Universalfräskopf ausgestattet, der den Arbeitsbereich in Z um 250 mm erhöht und eine 360° Komplettbearbeitung von Teilen ermöglicht. Technische Details Drehmoment max. 530|296 Nm Pluspunkte Kompaktes Portalzentrum mit minimalster Aufstellfläche im Verhältnis zur verfüg- baren Arbeitsraumgröße Stillstehender Maschinentisch auf Hallenbodenniveau und bewegtes Portal ermöglicht höchste Werkstückgewichte. Alle Achsbewegungen werden über das Bearbeitungswerkzeug ausgeführt. Unterschiedliche Werkstückgewichte haben dadurch keinen Einfluss auf Maschinendynamik und Präzision Der dynamische 2-Achsen Gabelkopf gewährleistet in stabilster Bauweise höchste Vorschubkräfte und garantiert gleichzeitig die erwarteten Oberflächenqualitäten am Werkstück. Beide Kopfachsen haben direkte Wegmeßsysteme und anwählbare Klemmung. Besonderes Merkmal aller MATEC-Portal-Maschinen ist die enorme Steifigkeit der einzelnen Achsen. Speziell die Ausführung und Stabilität der Y-und Z Achse sind entscheidend für Präzision und Oberflächenqualität am Werkstück.
