CNC-Bearbeitungszentrum / 3-Achs 40P

vertikalPortalHSK-A 100

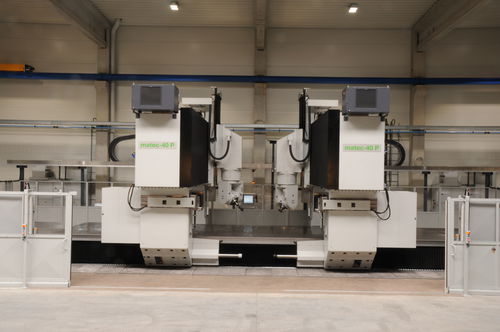

Die MATEC 40P mit 2-Achs-Schwenkkopf ist ein Gantry-Portalbearbei- tungszentrum mit Werkzeugsystem SK 50|HSK-A 100. Sie wurde entwickelt für die Bearbeitung von großflächigen und großvolumigen Werkstücken für den Werkzeug- und Formenbau, Stahlbau und Maschinenbau. Der Anwendungsbereich findet sich hauptsächlich in der Bearbeitung von 3DFormen aus Kunststoff, Nichteisenmetallen und Stahl sowie im Bereich von Schweißteilen und plattenförmigen Werkstücken. Die leistungsstarke Motorspindel mit 33 kW und einer Dauerdrehzahl von 8.000 1/min decken in dieser Leistungsklasse die optimale Zerspanung aller Werkstoffarten ab. Technische Details Drehmoment max. 530|360 Nm Pluspunkte Kompaktes Portalzentrum mit minimalster Aufstellfläche im Verhältnis zur verfüg- baren Arbeitsraumgröße Stillstehender Maschinentisch und bewegtes Portal ermöglicht höchste Werkstück- gewichte. Alle Achsbewegungen werden über das Bearbeitungswerkzeug ausgeführt. Unterschiedliche Werkstückgewichte haben dadurch keinen Einfluss auf Maschinendynamik und Präzision Der dynamische 2-Achsen Gabelkopf gewährleistet in stabilster Bauweise höchste Vorschubkräfte und garantiert gleichzeitig die erwarteten Oberflächenqualitäten am Werkstück. Beide Kopfachsen haben direkte Wegmeßsysteme und anwählbare Klemmung. Besonderes Merkmal aller MATEC-Portal-Maschinen ist die enorme Steifigkeit der einzelnen Achsen. Speziell die Ausführung und Stabilität der Y-und Z-Achse sind entscheidend für Präzision und Oberflächenqualität am Werkstück.
