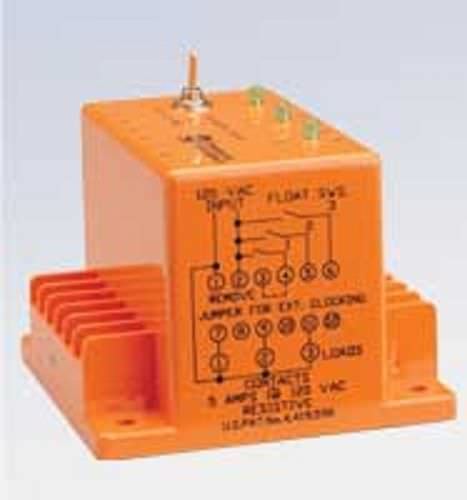

Elektromechanisches Relais / für Oberflächenmontage ARA-120-AME

Wechsel

Die erweiterbaren Wechselrelais der Serie ARA des Geschäftsbereichs ATC Diversified Electronics von Marsh Bellofram sind für den Einsatz in Installationen mit mehreren Lasten ausgelegt, die nacheinander wechseln müssen und die Möglichkeit haben, in Zukunft eine zusätzliche Lastinstallation aufzunehmen. ARA-120-AME: Das ARA-120-AME ist ein Duplexer/Triplexer-Wechselrelais. Wenn sich der Wahlschalter in Position A befindet, dupliziert dieses Wechselrelais die Lasten an den Klemmen 7 und 9. Mit dem Schalter in Stellung B schaltet das Wechselrelais die drei Lasten an den Klemmen 7, 9 und 11 dreifach. Für den automatischen Wechsel befindet sich zwischen den Klemmen 3 und 4 eine werkseitig eingebaute Brücke. Die Wechselschaltung erfolgt, wenn der Steuerschalter zwischen den Klemmen 2 und 4 öffnet. Für den externen Taktwechsel entfernen Sie die werkseitig installierte Brücke zwischen den Klemmen 3 und 4 und platzieren Sie einen isolierten Schließerschalter zwischen den Klemmen 2 und 3. Der Wechseltakt tritt jedes Mal auf, wenn dieser isolierte Schalter geschlossen und wieder geöffnet wird. ARA-120-ANE: Das ARA-120-ANE ist ein Triplexer/Quadraplexer-Wechselrelais. Wenn sich der Wahlschalter in Position A befindet, schaltet das Wechselrelais zwischen den Lasten an den Klemmen 7, 8 und 9 triplex. Mit dem Schalter in Position B wird das Wechselrelais die Lasten an den Klemmen 7, 8, 9 und 10 vervierfachen.
