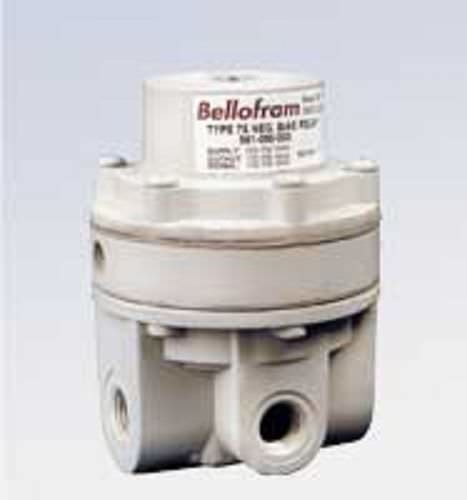

Pneumatik-Relay / Steuerung Type 75, Type 75HR

Die pneumatischen Luftrelais Marsh Bellofram Typ 75 und Typ 75HR verwenden den Stelldruck, um den Ausgangsdruck über einen weiten Bereich von Durchfluss- und Versorgungsdruckschwankungen präzise zu regeln. Unter diesen unterschiedlichen Strömungsverhältnissen wird der Ausgangsdruck durch ein Absaugrohr aufrechterhalten, das die Öffnung des Luftzufuhrventils entsprechend der Strömungsgeschwindigkeit einstellt. Ein balanciertes Versorgungsventil mit einer patentierten Marsh-Rollmembran macht das Relais praktisch immun gegen Änderungen des Versorgungsdrucks und ermöglicht einen zuverlässigen Betrieb über Millionen von Zyklen. Das Basisrelais Typ 75 bietet eine hervorragende Präzision bei gleichzeitig hohen Durchflussraten. Optional ist auch eine hoch entlastete Version (75HR) erhältlich, die eine besonders schnelle "Abschlämmung" zur schnellen Entlastung des Ausgangsdrucks ermöglicht. Diese Entlastungsfunktion macht das Relais geeignet für den Einsatz in Anwendungen, die eine schnelle Entlüftung erfordern. Darüber hinaus sind Einheiten mit einer intern gefederten festen negativen Vorspannung erhältlich, mit einer Formel, die besonders nützlich ist, um den Nulldruck von pneumatischen Geräten wie I/P-Wandlern zu erhalten, die normalerweise nicht so niedrig eingestellt werden können, sowie höhere Leistungen von solchen Geräten. Die Konstruktion und der Aufbau des Relais Typ 75 ermöglichen eine einfache Wartung, wobei die Geräte ohne Ausbau aus der Leitung gewartet werden können, was die Ausfallzeiten reduziert. Es stehen Signal-/Ausgangsdruckverhältnisse von 1:1, 1:2, 1:4 und 1:6 zur Verfügung. Die maximale Leistung beträgt 150 PSIG (10.3 BAR). Merkmale: Konstruktion des Ausgleichsventils Hohe Durchflusskapazität Vor Ort wartungsfähig Mehrere Ausgabeverhältnisse Negative Vorspannung Option Anwendungen: Volumenerhöhung Tänzer Rollenbeschickung Kalenderrollenbeschickung Zylinder-Verstopfungskontrolle
