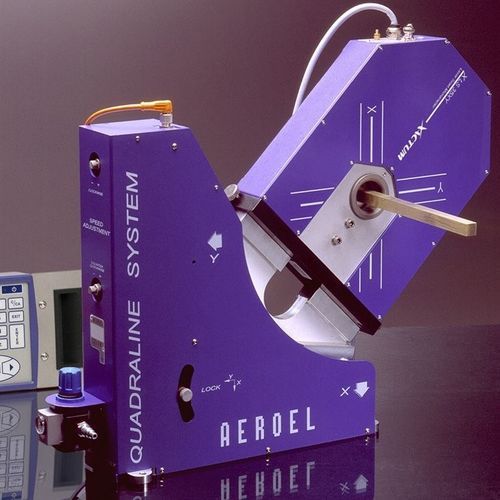

Optischer Mikrometer QUADRALINE

LaserRasteraußen

QUADRALINE.XY ist ein Lasersystem zur Prüfung der zwei Maße extrudierter oder gerollter Produkte mit rechteckigem Querschnitt direkt in der Fertigungslinie. Durch seine besonderen Merkmale garantiert Quadraline zuverlässige und genaue Messungen, ohne dass eine hohe Justagegenauigkeit notwendig wäre. Außerdem toleriert das System Schwingungen und Verdrehungen der Produkte. Das QUADRALINE-Lasersystem wurde speziell zur Überwachung innerhalb der Fertigungslinie der zwei Maße von gerollten oder extrudierten Produkten mit rechteckigen Querschnitten konzipiert, wie zum Beispiel Flachdrähte für Hairpins, Querschnitte von Metallen, Strangpressprofile aus Kunststoff, Supraleiterdrähte, lackierte Bänder und Ähnliches. • Es vermisst Durchmesser zwischen 0,1 mm und 30 mm mithilfe gekreuzter Strahlen und doppelachsiger Lasermessgeräte • Es kontrolliert die Produkttoleranzen und warnt die Bediener, wenn die Nennmaße die eingestellten Grenzwerte überschreiten • Es regelt den Prozess automatisch und sorgt dadurch dafür, dass das Produkt während der gesamten Fertigung innerhalb der Toleranzgrenzen bleibt • Für jede Fertigungscharge werden detaillierte statistische Berichte erstellt und ausgedruckt • Das System kann ganz einfach mit einem Computer verbunden werden, um die gemessenen Daten herunterzuladen oder die externe Programmierung des Systems zu ermöglichen
