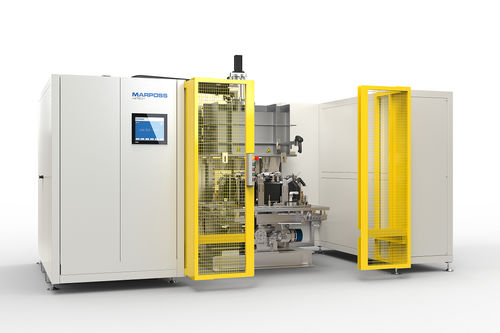

Druck-Leck-Prüfmaschine

automatischPLC-gesteuertLuft

Einkammermaschine mit Drehtisch zur Prüfung von Flüssiggastanks. Die verschiedenen Phasen der Prüfung sind in 8 Stationen unterteilt: Diese Lösung war notwendig, um die geforderte Zykluszeit zu erreichen. Prinzip der Messung: Globale Prüfung mit Massenspektrometer. Die Maschine besteht aus einer einzigen Vakuumkammer, die auf einem geschweißten und lackierten Rahmen aus Edelstahl montiert ist. Unter der Vakuumkammer der Maschine befindet sich ein Drehtisch mit 8 Stationen. Auf jeder Station wird eine der Phasen des Prozesses durchgeführt. Auf diese Weise ist es möglich, den Arbeitsablauf der Maschine zu optimieren und eine Produktionsrate von 30 Teilen/Stunde zu erreichen. Die Schaltschränke enthalten die elektrische Schalttafel, das Analysesystem und die pneumatischen Schalttafeln für die Verteilung von Luft und Helium sind im Rahmen untergebracht. Die Mensch-Maschine-Schnittstelle (HMI) besteht aus einem Touch-Screen-Farbmonitor und einer Fernbedienungsbox mit Drucktasten und Lichtsignalen für den Bediener. Die Anlage verfügt über getrennte Auslassöffnungen für Helium und Luft und ist für den Anschluss an ein Heliumrückgewinnungssystem ausgelegt. Die Maschine wird in der vom Kunden gewünschten Farbe hergestellt. VORTEILE - Spezielles Pumpsystem für die Analyse - Gesamtdurchfluss - Das Pumpensystem ist für eine einfache Wartung auf einem Wagen untergebracht - Dedizierter elektrischer und pneumatischer Schrank - Belüftung und Schalldämmung des Pumpensystems - Halb-automatischer Drehtisch - Vollständig anpassbare HMI-Schnittstelle
