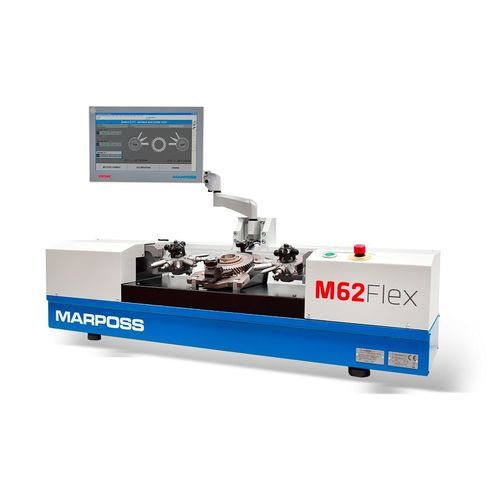

Inspektionsmaschine für Getriebe M62 FLEX

Industrieautomatisiert

M62 Flex ist eine manuell zu bedienender Gut-Ausschuss-Messstand zur Kontrolle der üblichen Verzahnungsparameter an Getrieberädern. Aufgrund der hochgenauen Messwerkzeuge und seiner robusten Bauweise eignet sich der M62 Flex während der Fertigung bestens zur Qualitätsüberwachung von Verzahnungen unter Werkstattbedingungen. M62 Flex ist eine genaue und robuste Lösung zur Schnellkontrolle an Getrieberadverzahnungen nach der Bearbeitung, wie z.B. Wälzfräsen, Schaben, Schleifen und Honen an der Fertigungslinie. Mithilfe von zwei Mehrfach-Messtasterrevolvern kann der M63 Flex die Zahndicke mit Kugeln, den Fußkreisdurchmesser und den Kopfkreisdurchmesser an unterschiedlichen Außenverzahnungen messen. Die Messtaster werden von Drehspulen-Stellantrieben angetrieben, wobei Position, Geschwindigkeit und Anfahrkraft frei programmierbar sind - das Ergebnis ist ein pfiffiges und bedienerfreundliches Messsystem. ANWENDUNGSBEREICHE Der Einsatz von Drehspulen-Stellantrieben ermöglicht das Messen von Zahnrad-Außendurchmessern im Bereich von 30 – 180 mm in ein und demselben Messstand ohne mechanisches Umrüsten oder Zusatzkomponenten. SOFT-LANDING TECHNOLOGIE Mithilfe dieser speziellen Routine kann die Messbaugruppe mit einer sehr geringen programmierten Kraft auf der Oberfläche des Getriebezahns landen, während der Positionsfehler kontinuierlich überwacht wird. Das ist die ideale Lösung, um Beschädigungen und Abdrücke auf den Werkstücken zu vermeiden. BEDIENERFREUNDLICH Das System ist äußerst einfach im Gebrauch und seine intuitive Benutzeroberfläche erleichtert die Bedienung des automatisierten Systems. PRÄZISION UND FEHLERFREIHEIT
