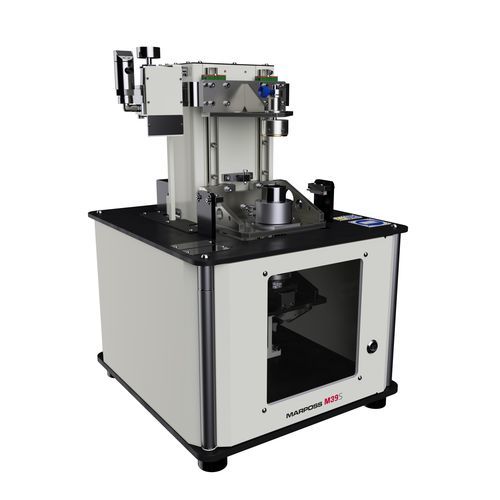

Durchmesser-Messsystem M39S

LängenelektronischWelle

M39S ist ein hochpräzises Messsystem zur Kontrolle des Profils von zylindrischen Paarungsflächen. Es scannt den Innendurchmesser einer Bohrung sowie den Außendurchmesser einer Welle, um ihr Paarungsspiel auf der gesamten Achsenlänge zu überprüfen. Außerdem werden die Profile der Paarungsflächen grafisch dargestellt. Durch pneumatische Messtechnologie zusammen mit einem pneumatisch-elektronischen Wandler von Marposs gewährleistet dieses System Messleistungen unterhalb der Mikronebene, eignet sich also bestens auch zur Vermessung besonders kleiner Teile. ANWENDUNGSBEREICH • Stationen zur Qualitätskontrolle mit manueller Be- und Entladung neben Fertigungslinien, Pre-Prozess-Messeinrichtung, Paarungsschleifen • Post-Prozess-Messeinrichtung mit Kompensationsrückmeldung an eine Maschine • Stationen zur Werkstückklassifizierung • Messstationen in Linien mit selektiver Montage MESSTECHNIK • Pneumatischer Messdorn für Bohrungsprüfungen (Messringe oder Düsenlehren erhältlich) • Pneumatischer Messring zur Prüfung von Außendurchmessern (Messringe oder Düsenlehren erhältlich) • Spezielle Messlösungen mit elektronischen taktilen Messdornen oder Messringen MESSPRINZIP Ein Messdorn wird durch einen motorisierten Schlitten mit konstanter Geschwindigkeit in der zu prüfenden Bohrung bewegt, wobei der Durchmesserwert permanent aufgenommen wird. Für die Kontrollen eines Außendurchmessers wird das Werkstück normalerweise durch einen fest stehenden Messring geführt.
