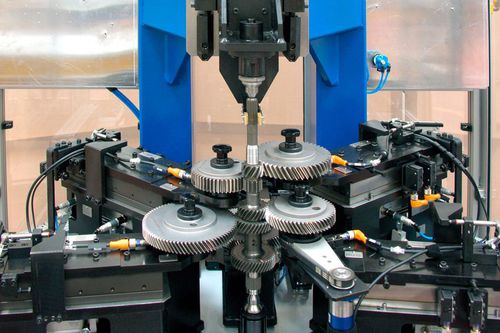

Inspektionsmaschine für Getriebe M62 series

IndustrieMesshalbautomatisch

Die Produktreihe M62 umfasst eine breite Palette von Messgeräten für die Dimensions- und Funktionskontrolle zahlreicher Arten von Zahnrädern. Diese Messtechniken von Marposs zur Verzahnungskontrolle werden mit hochpräzisen Fertigungsmethoden in robuster Ausführung hergestellt. Hier finden Sie genau die richtige Methode zur Prüfung der Herstellungsprozesse unter anspruchsvollen Werkstattbedingungen . Alle Messsysteme sind zur Anwendung mit Gear AddOn eingerichtet, der speziellen, mit Microsoft Windows® kompatiblen Software für die Verzahnungsanalyse. Die Produktreihe M62 für die Verzahnungskontrolle umfasst sowohl Handmessgeräte als auch automatische Messmaschinen. Damit erfüllt sie jede Anforderung an die Kontrollen des Fertigungsprozesses von Zahnrädern. Für die verschiedenen Arbeitsgänge im Fertigungsprozess bietet diese Marposs-Messtechnik folgende Kontrollen: • Dimensionsparameter: OBD (diametrales Zweikugelmaß), Wälzkreisdurchmesser, Fußkreisdurchmesser, OBR (radiales Einkugelmaß), ID, Abstände, Parallelität und Rechtwinkligkeit zwischen Oberflächen und Formfehler • Funktionsparameter: Wälzprüfungen (Fi”, fi”, Fr”, Aa”, FTT, Schläge (Nicks)) Abhängig von der jeweiligen Messfunktion wird das Messinstrument mit Einstellmeistern (Master) kalibriert, die eine ähnliche Geometrie wie die geprüften Werkstücke haben, oder im Fall von Funktionsmessungen sogar exakt den Prüfteilen entsprechen.
