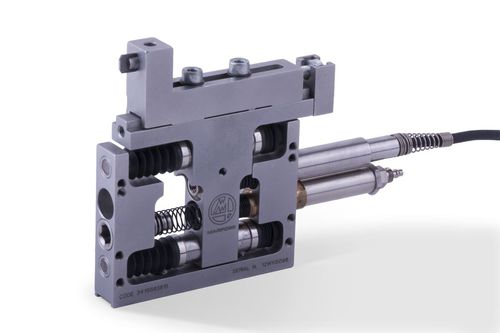

Taster zur Messung des Analogdurchmessers QUICK BLOCK™

gefedertkompakt

Quick Block ist ein flexibles Messsystem mit präzisen Linearführungen, das zum Messen von Innen- und Außendurchmessern sowie Abständen dient. Dank des umfangreichen Zubehörs ist dieses Messsystem extrem vielseitig einsetzbar und eignet sich auch für die kompliziertesten Einsatzbedingungen. Sein solider und kompakter Aufbau ermöglicht die Durchführung statischer und dynamischer Messungen unter anspruchsvollen Umgebungsbedingungen, schützt den Messwertaufnehmer und bietet einen hohen Grad an Wiederholbarkeit. Quick Block ist ein kompaktes und flexibles Messsystem. Das System ist mit einem integrierten Messwertaufnehmer oder mit einer mechanischen Messwertübertragung zur Anbringung von Messtastern erhältlich. Die Verdrehsicherung mit Kugelkäfig gewährleistet einen Wert des Wiederholbarkeitsbereichs (Max-Min) von weniger als 0,5 μm bei direkter Berührung. Die ±5-mm-Version ist mit axialer oder radialer Kabeldurchführung für den Messwertaufnehmer und den Pneumatikzylinder lieferbar. Das Messsystem kann mit einer räumlich beliebig ausgerichteten Messachse montiert werden. Die Messtasteraufnahme kann in einem Bereich von 20 mm umgerüstet werden. Die Version mit pneumatischer Tasterzustellung eignet sich besonders für Nachbearbeitungsprozesse an Messstationen mit automatischer Zufuhr und Entnahme der Werkstücke. Das System ist auch bei Quick-Set-Stationen mit Schnittstelle für Relativmessungen einsetzbar. Dann können Durchmesser bis 90 mm gemessen werden. Zur Auswahl stehen zahlreiche Federn, Tastarme und Messeinsätze, sodass nahezu jeder Messort erreichbar ist, ohne das Tastarmverhältnis zu verändern.
