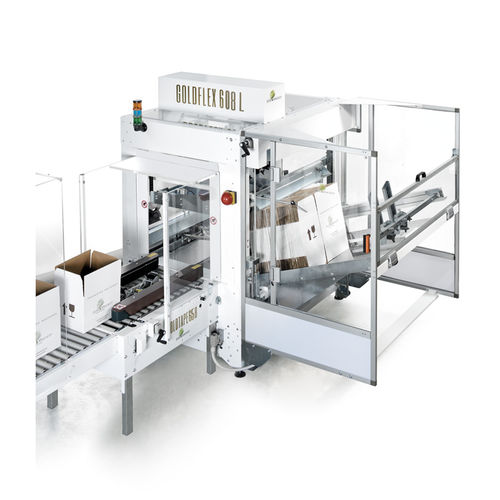

Automatischer Kartonaufrichter GOLDFLEX 608L

Hotmelt-Klebstoffmit Klebebandmit hohem Durchsatz

Automatische Kartonaufrichter Der Kartonaufrichter richtet große Kartonformate von Faltschachteln amerikanischen Typs mit gleichem Format auf und faltet die vier unteren Bodenlaschen. Der Schachtelboden wird durch perfekt synchron laufende Verschlussmechanismen einwandfrei geformt. Die flachen Faltschachtel Zuschnitte werden mit Venturi-Düsen gesteuerten Saugköpfen aus dem Magazin aufgegriffen, festgehalten und mit Hilfe eines Kontrastsystems geöffnet. Die fertig gefaltete Schachtel wird mit einer Bodenverschliessmaschine GOLDTAPE 65B mit Selbstklebeband oder Hot-Melt-Klebstoff( GT65B HM) verschlossen und kann an eine manuelle Befüllungsstation oder über einen Pick & Place Roboter weiter befördert werden. • Ausgestattet mit einem motorisierten Kartonlager: Aufnahmekapazität ca. 120/130 Schachteln ( hängt von der Dicke der Schachteln ab ) • SPS Steuerung Siemens S7 • Schutzeinrichtungen  aus transparentem Methacrylat mit RFID unicode  • Venturi-Düsen gesteuerte Saugköpfe • Ergonomische Position der Steuertafel GF608L      TECHNISCHE DATEN Maßeinheit     Flächenbedarf (LxWxH) mm. 2082x2930x2212 Gewicht Kg. 950 Stündliche Produktionskapazität Schachteln/h 400 ÷ 450 Speicherkapazität (MAG 681) n° Schachteln 130 Arbeitshöhe mm. 725     ELEKTRISCHE DATEN Maßeinheit       Nennspannung V 400 Phasen n° 3~+PE Frequenz Hz 50 Anschlusswert kW 0,5 Schutzklasse IP 55     PNEUMATISCHE DATEN Maßeinheit       Luftverbrauch pro Arbeitstakt Nl/cycle 24 Betriebsdruck bar 6 Vakuum-Einheit (Venturi) m3/h 22 Vakuum-Einheit (Venturi) mmHg 680     MERKMALE DER SCHACHTEL Maßeinheit       Min. Abmessungen der Schachtel mit oberer offener Klappe(LxWxH) mm. 350x150x295
