Video-Messsystem Rotatif series

DurchmesserLängenRundlauf

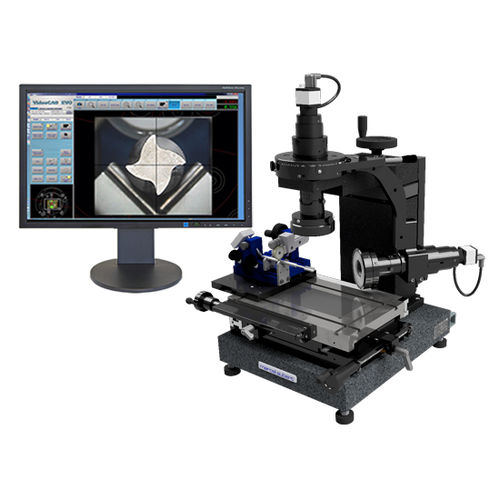

Rotatif 150 Video-Mess-System Diese Maschine ist für die Messung von Zerspanungswerkzeugen geeignet. Die vertikale Optik dient zur Messung von Durchmessern und Längen auf Drehwerkzeugen. Die horizontale Optik hingegen ermöglicht die Messung des Kopfwerkzeuges und sichert auch die richtige Ausrichtung. Im weiteren rotiert die zweite horizontale Optik um das Werkzeug herum ohne dass sich dieses bewegt. Aus dieser Drehung können so mehrere und verschiedene Winkel mit hoher Zuverlässigkeit ermittelt werden. N°: MA 185-020-60 Technische Daten: • - Basis aus Granit • - Manueller Kreuztisch MA 145-15, Verfahrweg 150 x 70 mm mit Kupplung. Messmassstäben Heidenhain. Mechanische Genauigkeit 0.003mm / 100mm. • - Manuelle Präzisionssäule, Verfahrweg 150mm. Mechanische Genauigkeit 0.030mm / 100mm. • - Zoom-Optik 12X mit 8 Rasterindexen. • - Farbkamera 2.3Mpx USB 3.0. • - Rundlaulprüfgerät. • - Bildschirm 24". • - LED Beleuchtungen. • - Personal Computer mit Monitor. • - Mess- und Vergleichssoftware. • - Glas-Kalibriermassstab mit Chrom-Einlagen. • - Masse (BxTxH): 575x440x550mm. • - Gewicht: 57kg.
