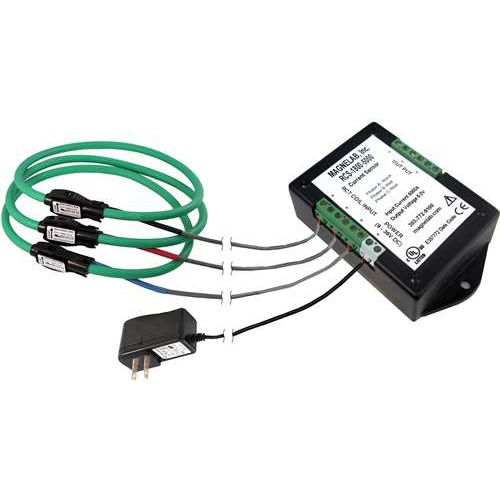

Rogowskispule-Stromsensor RCS-1800

ACdreiphasig

Magnelab RopeCT Drei-Phasen-AC-Stromsensor RCS-1800 Produktcode: RCS-1800 Der Integrator der RCS-Serie (Signalaufbereiter) formt die Eingangsspannung des RopeCT (Rogowski-Spule) in eine Ausgangsspannung bis 0,333V AC um. Der Integrator benötigt ein DC-Netzteil, das im Bereich von 8 bis 36V DC arbeitet. Der Signalwandler ist mit Schraubklemmen (wie dargestellt) erhältlich oder mit flexiblen Zugentlastungskabeln. Der RCS-1800 ist 18 Zoll lang (ca. 457mm) und kann für verschiedene Messbereiche geliefert werden. Hinweis: Der Integrator benötigt eine Spannungsversorgung von 9 bis 36V DC, die nicht mitgeliefert wird. Eigenschaften •Eingangsstrom: 250 bis 5000A (oder kundenspezifische Stromstärke) •Ausgangsspannung 0,333 V bei Nennspannung (bis zu 5 V erhältlich) •Genauigkeit +/-1% •Phasenwinkel < 0,5 Grad •Spannungsversorgung von 9 bis 36V DC benötigt, optional erhältlich •18 Zoll Stranglänge (ca. 457mm) •ca. 2,40m lange, isolierte Leitungen (vom RopeCT© zum Integrator) •ca. 2,40m lange Ausgangsleitungen (verdrillt, Zweidraht, 600V), drei Sets •Maximal-Spannung: 600 V (am reinen Ãœbertrager) •10 Jahre Garantie
