Rogowskispule-Stromsensor RCT-2400-000
ACeinphasig

Rogowskispule-Stromsensor
Rogowskispule-Stromsensor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Rogowskispule
Elektrische Spezifikation
AC, einphasig
Primärstrom

Max: 15.000 A

Min: 250 A

Beschreibung

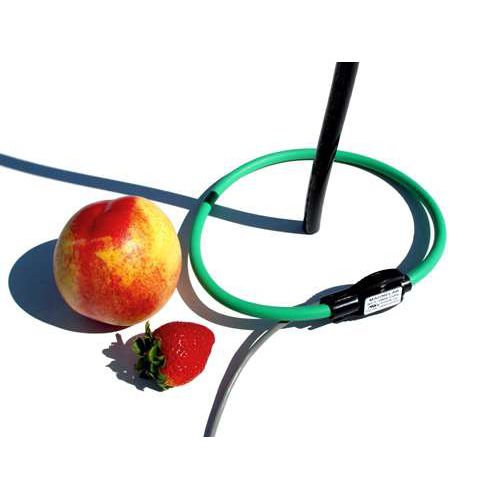

RCT-2400 Flexible Rogowski-Spule RCT-2400 einphasige, flexible Rogowski-Spule (Rope CT), die Wechselstrom bis zu 15.000 Ampere mit einer Ausgangsleistung von 0,333 Vac und einer branchenweit führenden Linearitätsgenauigkeit von 0,5% misst. Er liefert eine Ausgangsspannung von 0,070 Volt AC bei 1000 Ampere durch den Primärkreis, wenn er mit 60 Hz arbeitet (bei 50 Hz beträgt die Ausgangsspannung 58,33 mV pro 1000 A). Sie hat eine Länge von 24″, einen Durchmesser von 8″ und ist extrem flexibel. RCT-2400 Flexible Rogowski-Spule | Beschreibung Die flexible Rogowski-Spule öffnet sich an der Anschlussstelle und kann in Sekundenschnelle auf einer Stromschiene oder einem vorhandenen Kabel installiert werden. Der RCT-2400-000 wird ohne Integrator verkauft. Siehe RCT-2400-250 bis RCT-2400-3000, um diese Rogowski-Spule mit einem einphasigen Integrator zu erwerben. Für Bereiche mit begrenztem Platzangebot können Sie eine einzigartig geformte Version des RCT-2400 (RCT-350T) erwerben, die aufgrund ihrer Form auch als "Tear Drop" bezeichnet wird. Es kann auch mit oder ohne Integrator erworben werden. Sie können die Spulen einzeln oder als Teil des flexiblen Dreiphasen-Wechselstrom-Sensorsystems RCS-2400 kaufen, das mehrere Spulen mit einem Ausgang von 0,333 Volt AC integriert und einen Integrator und ein Netzteil enthält. Häufigste Verwendung Die Linearitätsgenauigkeit des RCT-2400 beträgt 0,5%. Es ist wichtig, dass Sie Ihre Messbedürfnisse kennen, damit Sie den richtigen Integrator einbeziehen. Die Spule selbst benötigt keine externe Stromversorgung; der Integrator benötigt jedoch zwischen 12 und 30V AC oder DC. Dieser kann als separate Option bei Magnelab erworben werden. Wenn Sie beabsichtigen, Ihren RCT-2400 mit bestimmten Leistungsmessern zu verwenden, benötigen Sie keinen Integrator. Diese Messgeräte haben einen eingebauten Integrator, der für die Arbeit mit Magnelab-Spulen ausgelegt ist.

---
