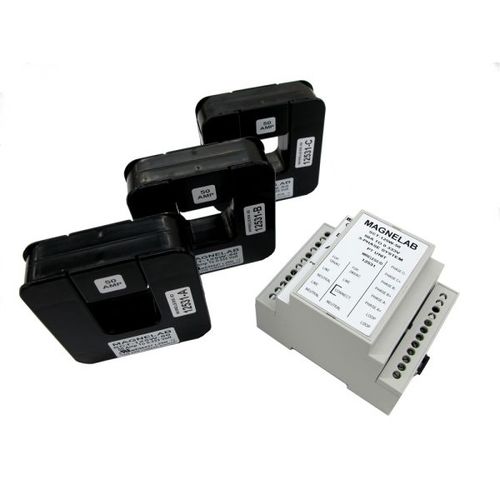

Stromsensor mit Wandler SCT-125W series

für DIN-SchieneACdreiphasig

0.333 Vac Ausgang 1,25 Zoll SCT Öffnung Der drahtlose 3-Phasen-Stromsensor der Serie SCT-125W von Magnelab ist ein kleines drahtloses Wechselstromsensorsystem mit geteiltem Kern, das sich ideal zur Vereinfachung der Installation an bestehenden elektrischen Leitungen eignet, da es ohne zusätzliche Drähte oder Anschlüsse um den Leiter geschnappt wird. Er wandelt bis zu 800 Ampere AC-Eingangsstrom in eine Ausgangsspannung von 0,333 Volt oder 1,0 V RMS um. Jeder Stromwandler enthält eine Funkverbindung, die durch den gemessenen Strom gespeist wird und für jeden Strom über 5 A eine Verbindung mit dem Controller (PT-Einheit) herstellt. Zum Lieferumfang gehören 3 drahtlose AC-Split-Core-Stromsensoren und ein Controller (PT-Einheit). Der Controller bietet drei Ausgänge, die den drei dezentralen Stromwandlern sowohl in der Amplitude als auch in der Phase entsprechen. Typische Einsatzgebiete Dieser Gerätetyp wird in der Regel für die Aufzeichnung, Datenprotokollierung, das Energiemanagement, die Leistungsüberwachung und die Kostenzuordnung verwendet. Alle SCT-Geräte sind mit einem Selbstverriegelungsmechanismus ausgestattet. Zusätzlich ist es möglich, den Controller auf einer DIN-Schiene zu montieren. Optionen und allgemeine Spezifikationen Wenn Sie einen Wandler benötigen, der mehr Ampere verarbeiten kann, führen wir auch den drahtlosen Stromwandler SCT-200W, der bis zu 1500 Ampere verarbeiten kann. Das Stromwandlerverhältnis des SCT-125W nimmt einen Eingangsstrom von bis zu 800 Ampere auf und liefert einen Ausgang von 0,333 Volt. Die Linearitätsgenauigkeit beträgt 1 % in beide Richtungen von 10 % bis 130 % des Nennstroms. Der Phasenwinkel bei Nennstrom ist kleiner als 1 Grad. Die Betriebs- und Messfrequenz des SCT-125W beträgt 60 Hz (50 Hz auf Anfrage für Europa und andere Regionen) mit einer Reichweite von 10 Metern. Während jeder drahtlose Stromwandler keine externe Stromversorgung benötigt, benötigt der Controller 120 oder 240 Volt AC.
