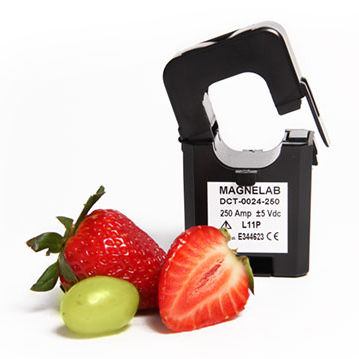

Stromwandler mit Wandler DCT-0024-250

festinstalliertACaufklappbar

DCT-0024-250 Split-Core-Stromsensor Der DCT-0024 von Magnelab wurde bisher als MAG-J24D005 verkauft. DCT-0024-250 | Merkmale ● Eingang bis 250 Ampere ● Ausgang 0-5Vdc ● Genauigkeit bei 5% bis 120% des Nennstroms bei einer Frequenz von 50 Hz bis 60 Hz ● UL-registriert, CE- und RoHS-konform ● 2 X M3-Schraubklemmen DCT-0024-250 | Beschreibung Er ist ein Stromwandler mit geteiltem Kern und einer Öffnung von 24 mm und wandelt einen Wechselstrom-Eingang von 0 Ampere bis 250 Ampere in einen Ausgang von 0 bis 5 Vdc um. Spaltkerntransformatoren sind perfekte Werkzeuge für das Energiemanagement. Zusätzlich wurde das DCT-0024 so konzipiert, dass es schnell und einfach auf bereits installierten elektrischen Leitungen installiert werden kann. Der mitgelieferte Selbstverriegelungsmechanismus ermöglicht es, den Transformator einfach um den vorhandenen Leiter zu schnappen. Der DCT-0024 wird häufig in Pumpen und HLK-Anlagen, aber auch in Ventilatoren, Kälte- und Beleuchtungsanlagen eingesetzt. Es ist auch manchmal in kleinen Industriemotoren zu finden. Es ist ein sehr vielseitiges Gerät. Dieser Stromwandler hat einen Nenneingangsstrom von 250 Ampere AC und eine Ausgangsnennspannung von 5 Vdc. Zur Sicherheit hat das Gerät eine 7,5 Vdc Begrenzung eingebaut. Die Genauigkeit ist ähnlich der des Stromsensors DCT-0016-100, die bei Betriebsfrequenzen von 50 oder 60 Hz eine Vollausschlag-Genauigkeit von 2% nach oben oder unten aufweist. Bei Betrachtung des Nennstroms beträgt die Genauigkeit 5% bis 120%. Das Gerät hat eine Ausgangsimpedanz von 5,8 KOhm und eine Ausgangswelligkeit von 5% nach oben oder unten. Es wird mit zwei M3-Schraubklemmen für eine einfache Installation geliefert. Die Spannung des Systems ist CAT III 600 VAC und es ist vollständig UL anerkannt, sowie RoHS- und CE-konform. Es kommt auch mit einer 10 jährigen Garantie.
