Druckfeder F series

LuftStahlGummi

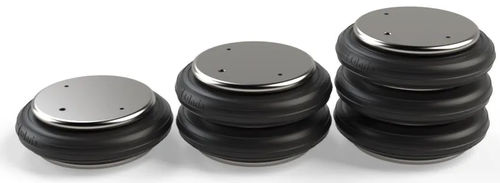

Oria Luftfedern der Serie F mit einfacher, doppelter und dreifacher Faltung entsprechen den Firestone Luftfedern. Da die Oria-Luftfedern in speziellen Anwendungen eingesetzt werden, die Standard-Metallteile jedoch mit einem Rostschutz versehen sind, können sie auch in Edelstahl (AISI 304 und AISI 316) hergestellt werden. Die Gummiluftfederbälge der Serie F von Oria bieten mehrere Konstruktionsalternativen. Um die Art des Endverschlusses, der für jede Balgreferenz verwendet wird, und seine mögliche Alternative zu verstehen, zeigt das folgende Bild die Arten von Befestigungen, die in der allgemeinen Tabelle für jedes Modell zu finden sind, gruppiert nach Art der Wulstplatte und/oder des Wulstrings. Bei der Ausführung mit gewellten Wulstplatten können der Luftanschluss, die Befestigungsgewinde und die Stahlqualität variieren. Bei der Ausführung mit Wulstringen können die Art des Wulstrings (siehe Abschnitt über Wulstringtypen) und die Qualität des Materials variieren, wobei die Lieferung in verzinktem Stahl und rostfreiem Stahl wie AISI-304 und AISI-316 möglich ist. Der in der Tabelle und in den technischen Datenblättern angegebene Lochkreisdurchmesser der Sickenringe bezieht sich auf die Senkkopf- und Senkkopf-Sickenringe. Sickenringe mit Gewinde können andere Lochkreisdurchmesser haben als andere Ausführungen. Im Zweifelsfall nehmen Sie bitte Kontakt mit uns auf. Neben diesen standardisierten Ausführungen kann Oria auch andere Sonderausführungen für Ihre industrielle Anwendung herstellen.
