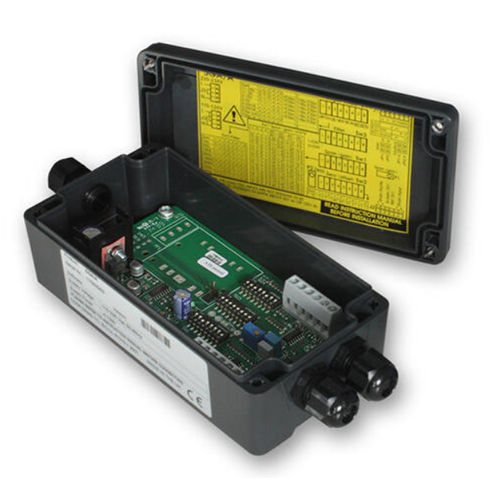

Miniatur-Signalaufbereiter SGABCM

für Kraftsensoren

Die SGABCM ist eine nachrüstbare Leiterplatte, die den Anschluss eines Halb- oder Viertelbrücken-Dehnungsmessers an den SGA-Kraftaufbereiter ermöglicht. Diese Einheit kann auch in Verbindung mit einem SGA gekauft werden. Die Platine wird mit einem 5ppm/°C-Widerstand für 350 Ohm Brückenabschluss (sowohl Viertel- als auch Halbbrücke) und einem Shunt-Kalibrierwiderstand geliefert. Die SGABCM ist mit allen SGA-Varianten kompatibel, d.h. SGA/A, SGA/D und SGAs, die mit dem isolierten DC-Stromversorgungsmodul IS1224 ausgestattet sind. Einfache Installation - wird einfach in den vorhandenen Wägezellenanschluss am SGA eingeschraubt On-Board-Schraubklemmenanschlüsse für eine breite Palette von Brückenabschlusswiderständen ermöglichen eine Installation vor Ort ohne Lötausrüstung Hochstabile Widerstände (5ppm/°C) für die "festen" Arme der Brücke Ein Halbbrücken-Dehnungsmessstreifen wird einfach über die Schraubklemmen an das BCM-Modul angeschlossen, es sind keine zusätzlichen Komponenten erforderlich Die Dehnungsmessstreifenschaltung mit Viertelbrücke kann zusammen mit dem Abschlusswiderstand für Druck oder Zug (Dehnung) verdrahtet werden, was zu einem positiven Ausgang führt Geringer Platzbedarf: ca. 53x32mm, wird in den vorhandenen J2-Anschluss geschraubt Der SGABCM kann in Verbindung mit einem SGA/A oder D bestellt werden oder separat zur Nachrüstung von bestehenden SGAs An den Schraubklemmen kann ein Shunt-Kalibrierungswiderstand (Shunt Cal) angebracht werden, um die Integrität der Dehnungsmessstreifen, der Verdrahtung und der Kalibrierung in regelmäßigen Abständen zu überprüfen die "Fernkalibrierung" kann durch Ansteuerung eines am BCM angebrachten 24-V-Miniaturrelais durchgeführt werden. Mehrere SGAs in einer Installation können gleichzeitig über den Shunt kalibriert werden
