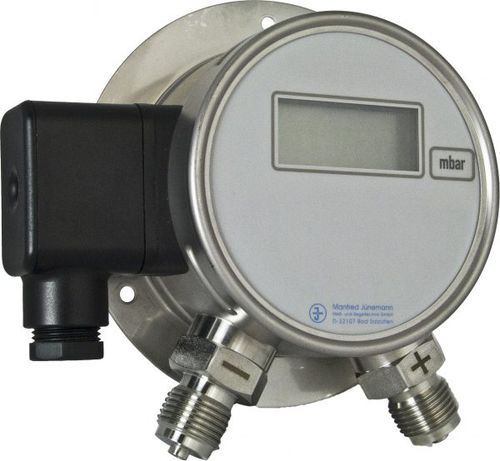

Differential-Manometer DE20

digitalEdelstahlIP65

Genauigkeit Klasse 0,5 FS Differenzdruckmessung mit integrierter Digitalanzeige, für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Messstoffe. Einsatzbereiche: ● Anlagen- und Maschinenbau ● Lüftungs- und Klimatechnik Gehäuse Rundgehäuse aus Edelstahl, Ø 100mm Schutzart IP 65 nach EN 60529 / IEC 529 Anschluss 2 x G1/2B nach EN 837-1, Edelstahl 1.4571 Drucksensor < 4 bar, piezoresistiv, Edelstahl 1.4435 ≥ 4 bar, Dünnfilm DMS, Edelstahl 1.4545 Druck- und Überlastbereiche siehe Technische Details Seite 04.0702 Elektrischer Anschluss 6-polige Kabeldose Ausgangssignal 4 ... 20 mA 2-Leiter / ( Ub [ V ] - 17 [ V ] ) / 0,02 [ A ] 0 ... 20 mA 3-Leiter / ( Ub [ V ] - 17 [ V ] ) / 0,02 [ A ] 0 ... 10 V 3-Leiter / Ra ≥ 10 kΩ Hilfsenergie Ub = 17 ... 30 V DC Ansprechzeit t < 10 ms Genauigkeit Linearität + Hysterese + Repetierbarkeit ≤ 0,5 % FS Anzeige 4½-stellige LED-Anzeige, Ziffernhöhe 14 mm 2,5 Messungen / s Leistungsaufnahme P max = 1,2 W Temperatureinfluss mittlerer TK Nullpunkt < 0,3 % FS / 10 K mittlerer TK Spanne < 0,3 % FS / 10 K Gewicht 0,7 kg Optionen siehe technisches Datenblatt
