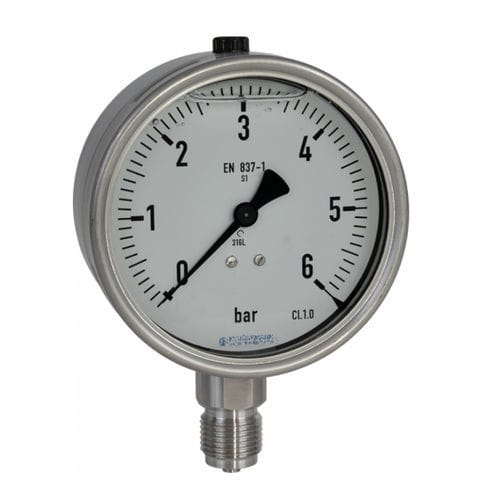

NG 60, 100, 160 und 250
mit Flüssigkeitsfüllung
Anwendung: Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende aggressive Messstoffe.
Einsatzbereiche:
● Anlagen- Maschinenbau
● Chemische Industrie
● Heizungs- und Klimatechnik
Ausführung
EN 837-1 - Code S1
Gehäuse
Ø 60, 100, 160 und 250 mm, Edelstahl, mit Glyzerinfüllung, Ausblasvorrichtung und Innendruckausgleich
Schutzart
IP 65 nach EN 60529 / IEC 529
Anschluss
Ø 60 mm : G1/4B, 1.4404 Ø 100, 160 und 250 mm : G1/2B, 1.4404
Messorgan
Edelstahl 1.4404
Zeigerwerk
Edelstahl
Zeiger
Aluminium, schwarz
Zifferblatt
Aluminium, weiß Skala und Beschriftung, schwarz
Sichtscheibe
Mehrschichten-Sicherheitsglas
Genauigkeitsklasse
Temperatureinfluss, TRef 20°C
Temperaturzunahme : +0,3% FS / 10K Temperaturabnahme : - 0,3% FS / 10K
Belastung
ruhende Last : 1,0 x Skalenendwert dynamische Last : 0,9 x Skalenendwert kurzfristige Überlast : 1,3 x Skalenendwert
