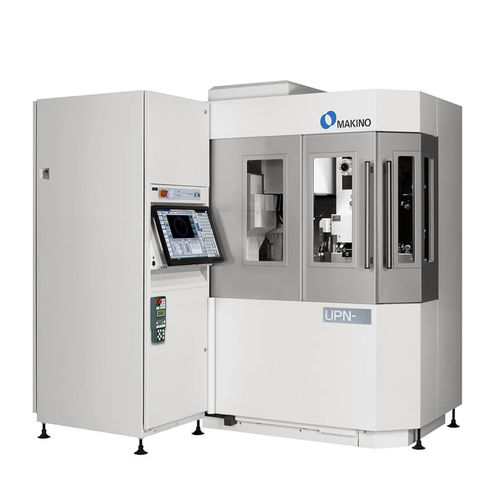

Drahterodiermaschine UPN-01

HochpräzisionCNC

Ultrapräzise Bearbeitung und Oberflächengüte beim Klein- und Feindrahterodieren Die UPN-01 ist der nächste Schritt in der Technologie für ultrapräzise Bearbeitung und Oberflächengüte beim Klein- und Feindrahterodieren. Die Maschine verfügt über ein einzigartiges horizontales Drahtantriebssystem, das die Leistung beim Einfädeln der Drähte verbessert, Startlöcher mit einem Durchmesser von nur 30 µm zuverlässig herstellt und mit Drahtgrößen von 0,100 mm bis 15 µm arbeitet. Dank pneumatischer statischer Druckführungen und der Linearantriebstechnologie bietet UPN-01 Präzision im Submikronbereich. Diese beiden fortschrittlichen Bewegungssteuerungssysteme minimieren gemeinsam die mechanische Reibung und Trägheit und gewährleisten so gleichmäßige, hochpräzise Inkrementbewegungen. Die UPN-01 nutzt ein skalierbares Rücklauf-System im 0,01-µm- bzw. 10-Nanometer-Maßstab, das einen programmierbaren Mindestschritt von 0,1 µm bietet und eine mechanische Bewegungsrundheit von 0,2 µm erreichen kann. Die Maschine UPN-01 nutzt ein dielektrisches Ölsystem, das eine bessere Steuerung der Funkenstrecke für die Bearbeitung ermöglicht, wodurch die Präzision der Werkstücke, die Oberflächengüte und die metallurgische Qualität verbessert werden. Auf diese Weise lassen sich Oberflächen von bis zu 0,02 µmRa erzielen. Der gesamte Arbeitsbereich ist umschlossen und temperiert, um thermische Veränderungen an Maschine und Werkstück während langer Betriebsstunden zu minimieren.
