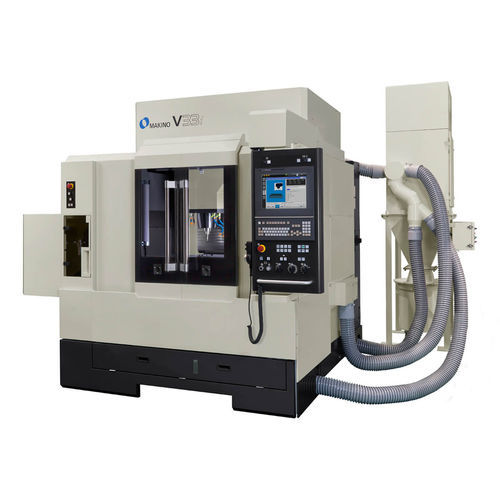

CNC-Bearbeitungszentrum / 3-Achs V33i
vertikalHSK A-63CAT40

CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Spindelnase
HSK A-63, CAT40, HSK F63, HSK-E32
Anzahl Werkzeuge
40 Werkzeuge, 60 Werkzeuge
Anwendungsbereich
für Formwerkzeug, zur Bearbeitung von Graphit
Weitere Eigenschaften
Hochgeschwindigkeit, Hochleistung, kompakt, Hochpräzision, hohe Festigkeit
X-Hub

650 mm
(25,59 in)

Y-Hub

450 mm
(17,72 in)

Z-Hub

350 mm
(13,78 in)

Rotationsgeschwindigkeit

20.000 rpm
(125.664 rad.min-1)

Vorrückgeschwindigkeit X-Achse

10.000 mm/min
(7 in/s)

Vorrückgeschwindigkeit Y-Achse

10.000 mm/min
(7 in/s)

Vorrückgeschwindigkeit Z-Achse

10.000 mm/min
(7 in/s)

Maximale Tischlast

300 kg
(661 lb)

Werkzeuggewicht (max.)

7 kg
(15,4 lb)

Werkzeugwechselzeit

4,8 s

Beschreibung

Das Vertikalbearbeitungszentrum V33i von Makino ist die ultimative Hartfräse-Erfolgsformel für unglaublich präzise Werkzeuge und Formen aus extrem harten Materialien. Die Maschine ist mit kerngekühlten Kugelumlaufspindeln, Stützlagern und Motorlagern sowie einer kerngekühlten Sattelkonstruktion mit Nano-Gleitbahn zur Kontrolle der thermischen Expansion ausgestattet. Das sorgt für nachhaltige Präzision bei langen Zykluszeiten zur Fertigung komplexen Formen. Die Spindel ist mit dem einzigartigen, von Makino patentierten Kern- und Kugellaufkühlsystem ausgestattet, das thermische Verformung bei hohen Spindeldrehzahlen minimiert. Die integrierte Konstruktion der Spindel und des Antriebsrotors reduzieren die Vibration während des Hochgeschwindigkeitsbetriebs. Darüber hinaus bieten das optimale Achsenlayout und die Maschinenkonstruktion überragende Leistung in kompakter Form. Das Achsenlayout ist ohne Überhänge ausgelegt, wodurch die herausragende Präzision entlang des gesamten Achsenhubs gewährleistet ist. Die in die Maschine integrierten Führungen sorgen für unübertroffene Präzision und Steifigkeit.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von MAKINO Milling Machine anzeigen

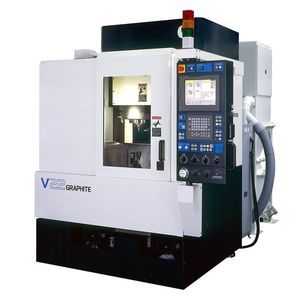

Weitere Produkte von MAKINO Milling Machine

Graphit‑ Bearbeitungszentren
