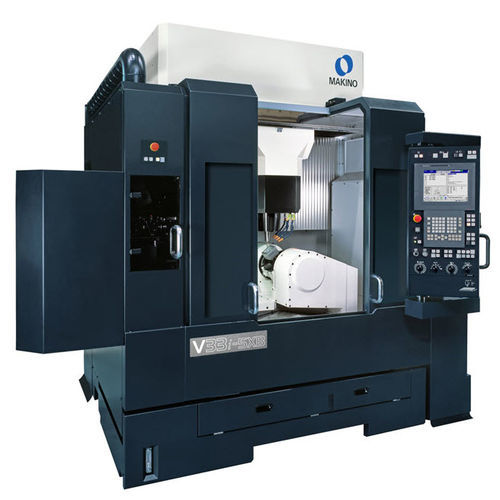

CNC-Bearbeitungszentrum / 5-Achs V33i-5XB
vertikal40 Werkzeuge60 Werkzeuge

CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
vertikal
Anzahl Werkzeuge
40 Werkzeuge, 60 Werkzeuge
Anwendungsbereich
für Formwerkzeug
Weitere Eigenschaften
Hochgeschwindigkeit, kompakt, Hochpräzision, hohe Festigkeit
X-Hub

650 mm
(25,59 in)

Y-Hub

325 mm
(12,8 in)

Z-Hub

350 mm
(13,78 in)

Rotationsgeschwindigkeit

20.000 rpm, 30.000 rpm, 40.000 rpm
(125.664 rad.min-1, 188.496 rad.min-1, 251.327 rad.min-1)

Maximale Tischlast

30 kg
(66 lb)

Werkzeuggewicht (max.)

7 kg
(15,4 lb)

Werkzeugwechselzeit

4,8 s

Beschreibung

Es verfügt über einen speziell entwickelten Schwenktisch mit kombinierten B- und C-Achsen, der für volle Kontrolle beim 5-Achsen-Simultanfräsen von Werkzeugen und Formen mit komplizierten 3D-Geometrien sorgt. Der Tisch bietet die branchenweit höchste Präzision und Wiederholbarkeit, geringen Beweglichkeitsverlust und höhere Steifigkeit und Robustheit als das bei vergleichbaren 5-Achsen-Maschinen der Fall ist. Das V33i-5XB ermöglicht den Zugriff auf komplexe, mehrseitige Teile mit nur einer Aufspannung, wodurch Arbeitsaufwand und Kosten gesenkt werden. Es erleichtert auch den Zugriff auf hinterschnittene Bereiche, ungewöhnlich positionierte Merkmale und komplexe Geometrien – alles bei optimalen, kürzeren Werkzeuglängen. Auf diese Weise ist für die beste Werkzeuglebensdauer und die besten Oberflächeneigenschaften auf dem Markt gesorgt. Die Maschine kann auch im traditionelleren Modus „2+3“ zum Verschmelzen und Anpassen komplizierter, für den Formenbau typischer Oberflächen mit mehreren Ebenen genutzt werden. Im Formenbau tätige Betriebe, die nach einer vollständigen 5-Achsen-Simultanfräslösung für komplexe 3D-Formen suchen, liegen mit dem Makino V33i-5XB genau richtig. Dieses Vertikalbearbeitungszentrum von Makino stützt sich auf jahrelange Erfahrung im Bereich Maschinenkonstruktion und Feinmechanik und ist die neueste Marktlösung für Gesenk- und Formenbauanwendungen.
