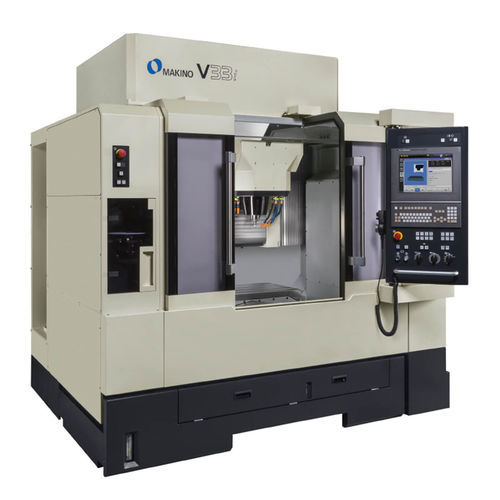

3-Achs-Bearbeitungszentrum V33i
vertikalCAT40Präzision

3-Achs-Bearbeitungszentrum
3-Achs-Bearbeitungszentrum
3-Achs-Bearbeitungszentrum
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Spindelnase
CAT40
Weitere Eigenschaften
Präzision, Hochgeschwindigkeit, kompakt, hohe Festigkeit
X-Hub

650 mm
(25,59 in)

Y-Hub

450 mm
(17,72 in)

Z-Hub

350 mm
(13,78 in)

Rotationsgeschwindigkeit

20.000 rpm, 30.000 rpm, 40.000 rpm
(125.664 rad.min-1, 188.496 rad.min-1, 251.327 rad.min-1)

Vorrückgeschwindigkeit X-Achse

20.000 mm/min
(13 in/s)

Vorrückgeschwindigkeit Y-Achse

20.000 mm/min
(13 in/s)

Vorrückgeschwindigkeit Z-Achse

20.000 mm/min
(13 in/s)

Maximale Tischlast

300 kg
(661 lb)

Werkzeuggewicht (max.)

7 kg
(15,4 lb)

Werkzeugwechselzeit

4,8 s

Beschreibung

Das Vertikalbearbeitungszentrum V33i bietet Hochgeschwindigkeitsbearbeitung mit höchster Präzision, effizienter Spanabfuhr und einfacher Bedienung. Die Spindel ist mit dem einzigartigen Kern- und Kugellaufkühlsystem von Makino ausgestattet, das die thermische Verformung bei hohen Spindeldrehzahlen minimiert. Die integrierte Konstruktion der Spindel und des Antriebsrotors reduzieren die Vibration während des Hochgeschwindigkeitsbetriebs – noch ein Grund weshalb die V33i die ideale Hartfräsemaschine für Sie ist. Das Vertikalbearbeitungszentrum V33i von Makino ist die ultimative Hartfräse-Erfolgsformel für unglaublich präzise Werkzeuge und Formen aus extrem harten Materialien. Das Vertikalbearbeitungszentrum V33i verfügt über eine Reihe von Konstruktionsmerkmalen, die speziell entwickelt wurden, um die Präzision zu erhöhen und sie entlang des gesamten im Formenbau oft langen Bearbeitungszeitraums aufrechtzuerhalten. Mit X- und Z-Achsen an der Spindel und Y-Achse unter dem Tisch bietet die Maschinenkonstruktion überragende Leistung in kompakter Form. Ausgelegt ohne Überhänge und ungestützte Bereiche bietet das V33i hervorragende Präzision entlang der gesamten Werkzeugreichweite. Die Führungsschienen integrieren sich perfekt in die Maschinengussteile und sorgen für überragende Steifigkeit, Robustheit und Präzision. Zur Gewährleistung der nachhaltigen Präzision bei langen Zykluszeiten verfügt die Maschine V33i über folgende Merkmale: Kerngekühlte Kugelumlaufspindeln an allen Achsen, einschließlich Temperaturregelung des Lagerträgerbereichs und des Motormontagebereichs, um die Bauteiltemperaturen aufrechtzuerhalten.
