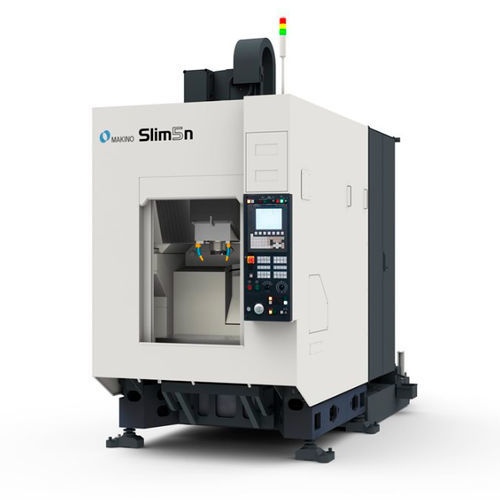

CNC-Bearbeitungszentrum / 3-Achs Slim5n
vertikalHSK-A50kompakt

CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Spindelnase
HSK-A50
Weitere Eigenschaften
kompakt
X-Hub

710 mm
(27,95 in)

Y-Hub

400 mm
(15,75 in)

Z-Hub

410 mm
(16,14 in)

Rotationsgeschwindigkeit

8.000 rpm, 16.000 rpm
(50.265 rad.min-1, 100.531 rad.min-1)

Werkzeuggewicht (max.)

3,5 kg
(7,7 lb)

Gesamtgewicht

5.200 kg, 5.700 kg
(11.464,04 lb, 12.566,35 lb)

Beschreibung

Makino entwickelte die Slim5n mit 30 % mehr Arbeitsfläche in einer Maschine mit nur 200 mm mehr Breite. Die Tiefe und Höhe sind unverändert. Die Slim5n bietet weiterhin das gleiche hohe Maß an Flexibilität wie die Slim3n, d. h. eine Spindel mit 8.000 U/min für Anwendungen mit hohem Drehmoment und eine Standardspindel mit 16,000 U/min, beide mit einer HSK-A50-Schnittstelle für maximale Prozesssicherheit und Steifigkeit. Slim3n verwendet ein festes Tischdesign, um dem Kunden Flexibilität bei der Konstruktion von Vorrichtungen zu bieten, um die Anforderungen an einen größeren Bauraum, ein höheres Gewicht der Vorrichtung und eine einfache Schnittstelle zu erfüllen, die eine breite Palette von Bearbeitungsanwendungen ermöglicht. Finite-Elemente-Analyse (FEA)-Techniken wurden eingesetzt, um die strukturelle Steifigkeit und Torsionssteifigkeit für ultimative Leistung und konsistente Ergebnisse zu optimieren. Die strukturelle Konfiguration der Maschine basiert auf einer geschlossenen Rahmenkonstruktion mit einem Paar langer Stützsäulen, die eine hervorragende strukturelle Steifigkeit gewährleisten. Die führende Rolle von Makino in der Spindeltechnologie ist weltweit bekannt. Spindelsteifigkeit, höhere Drehzahlen, konstante Vorspannung, Auswuchten in mehreren Ebenen, minimale Vibrationen und geringeres thermisches Wachstum sind Schlüsselthemen, bei denen Makino durch die Kunst der Spindelherstellung mittels innovativer Konstruktion und Fertigung Pionierarbeit geleistet hat. Die Slim3n ist mit zwei Spindelspezifikationen erhältlich: 16.000 U/min und 8.000 U/min, um den unterschiedlichen Bearbeitungsanwendungen im Großserienmaschinenbau gerecht zu werden.
