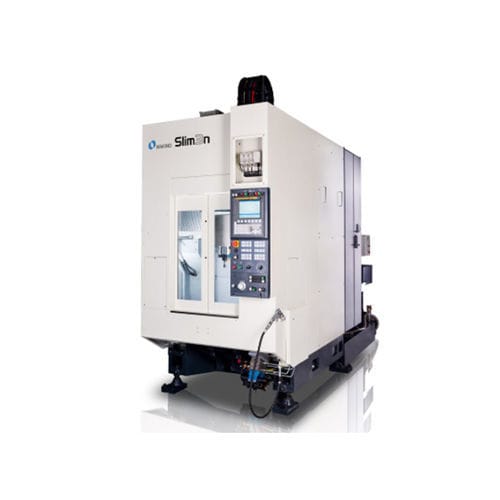

CNC-Bearbeitungszentrum / 3-Achs Slim3n
vertikalHSK-A5026 Werkzeuge

CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Spindelnase
HSK-A50
Anzahl Werkzeuge
26 Werkzeuge
Weitere Eigenschaften
Hochleistung, kompakt
X-Hub

500 mm
(19,69 in)

Y-Hub

400 mm
(15,75 in)

Z-Hub

400 mm
(15,75 in)

Rotationsgeschwindigkeit

8.000 rpm, 16.000 rpm
(50.265 rad.min-1, 100.531 rad.min-1)

Vorrückgeschwindigkeit X-Achse

Max: 20.000 mm/min
(13 in/s)

Min: 1 mm/min
(0 in/s)

Vorrückgeschwindigkeit Y-Achse

Max: 20.000 mm/min
(13 in/s)

Min: 1 mm/min
(0 in/s)

Vorrückgeschwindigkeit Z-Achse

Max: 20.000 mm/min
(13 in/s)

Min: 1 mm/min
(0 in/s)

Maximale Tischlast

400 kg
(882 lb)

Beschreibung

In der Großserienfertigung ist die Aufgabe, die Anforderungen unserer Kunden wie kürzere Durchlaufzeiten, höhere Qualität und niedrigere Kosten zu erfüllen, zu einer ständigen Herausforderung für die Entwickler von Werkzeugmaschinen geworden. Makino ist dafür bekannt, dass es durch seine innovativen Bearbeitungszentren, Technologien und sein Prozess-Know-how für Qualität und Zuverlässigkeit steht. Makinos neues kompaktes vertikales Bearbeitungszentrum, Slim3n, bietet hohe Leistung und extrem effiziente Bearbeitung für die Produktion von Großserienteilen. Die Slim3n eignet sich ideal für eine breite Palette von Anwendungen in der Komponentenbearbeitung, die auf die Maximierung des Bearbeitungsprozesses, die Erhöhung der Flexibilität, das Erreichen eines reibungslosen Arbeitsablaufs und verschiedene Arten der Automatisierung ausgerichtet sind. Slim3n verwendet ein festes Tischdesign, um dem Kunden Flexibilität bei der Konstruktion von Vorrichtungen zu bieten, um die Anforderungen an einen größeren Bauraum, ein höheres Gewicht der Vorrichtung und eine einfache Schnittstelle zu erfüllen, die eine breite Palette von Bearbeitungsanwendungen ermöglicht. Finite-Elemente-Analyse (FEA)-Techniken wurden eingesetzt, um die strukturelle Steifigkeit und Torsionssteifigkeit für ultimative Leistung und konsistente Ergebnisse zu optimieren. Die strukturelle Konfiguration der Maschine basiert auf einer geschlossenen Rahmenkonstruktion mit einem Paar langer Stützsäulen, die eine hervorragende strukturelle Steifigkeit gewährleisten.
