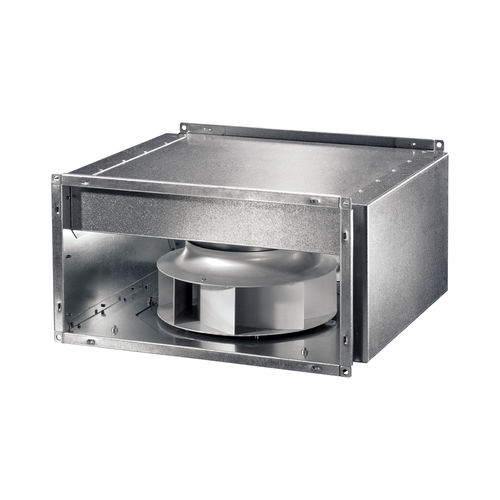

Kanalisierbarer Ventilator DSK Series

geräuscharmZentrifugalLuftumwälz

DSK 22 EC - Kurzinformation Schallgedämmter Radial-Kanalventilator, EC-Motor, Wechselstrom, Kanalmaß 500 mm x 250 mm DSK 22 EC - Produktbeschreibung Merkmale Einbau in rechteckige Lüftungskanäle. Mit schalldämmender Auskleidung für erhöhte Ansprüche an besonders niedrige Geräuschpegel. Geringe Energieaufnahme dank EC-Technologie. Geringer Platzbedarf durch kompakte Abmessungen. Flanschprofile an der Saug- und Druckseite. Radiallaufräder mit rückwärtsgekrümmten Schaufeln. Statisch und dynamisch gewuchtet gemäß DIN ISO 1940, Wuchtgüte 6,3. Hohe Schutzart IP 54. Zur Vermeidung von Schwingungsübertragungen auf das Kanalsystem elastischen Verbindungsstutzen ELP verwenden. Förderrichtung Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Drehrichtung ist von der Ansaugseite gesehen rechtsdrehend. Motor Motor für den Dauerbetrieb ausgelegt. Robuster Motor mit Kugellager, wartungsfrei. Drehzahl kann im Steuerbetrieb über ein 0 - 10 V Signal oder ein Potentiometer stufenlos vorgegeben werden. Integrierter thermischer Motorschutz. Montagehinweise Einbau in jeder Lage möglich. Elektrischer Anschluss Erfolgt je nach Ausführung am Klemmenkasten oder am ausgeführten Kabel. Netzfrequenz 50 Hz.
