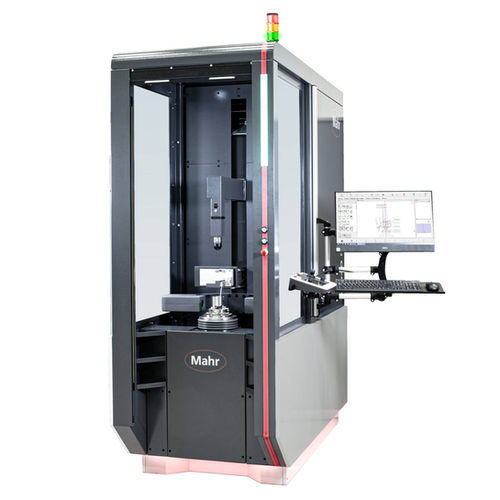

Computergesteuerte Koordinatenmessmaschine Mar4D PLQ

für AutomobilanwendungenMultisensoroptisch

Mar4D Mar4D PLQ 4200-T4 für Werkstücke bis L=450/D=210 mm und 20 kg Möglichst schnell verschiedene Messaufgaben fertigungsnah und reproduzierbar in einem System zu lösen – das leistet die Geräteserie Mar4D PLQ. Erleben Sie herausragende Ausstattungsmerkmale kombiniert mit großer Flexibilität bei der Werkstückgröße und steigern Sie Ihre Produktivität im Fertigungsumfeld. • Achsanordnung in Zylinderkoordinatenbauweise: Wellenmess- und Formmessgerät in einem – schneller und genauer als klassische 3D-Messgeräte. • Sehr großer Anwendungsbereich für rotationsymmetrische Werkstücke: Bis zu Durchmesser 200 mm und Länge 450 mm. • Die ergonomische Gerätebauweise in Kombination mit Sicherheitslichtgittern und intelligenten Umgebungsüberwachungsensoren ermöglicht sicheres und effektives Arbeiten im 24/7-Produktionsbetrieb. • Weltneuheit – Zentrier- und Kipptisch auf einem optisch-taktilen Wellenmessgerät. • Sehr schnelles, mechanisches Ausrichten mit einem Genauigkeitsfaktor, der bisher nur aus dem Formtesterbereich bekannt ist – Highspeed (< 30 Sekunden). • Für hochgenaues Vermessen von rotationssymmetrischen Werkstücken die nicht zwischen Spitzen gefertigt werden/gespannt werden können. • Auch für Innenmessungen mit unseren hochpräzisen Tastsystemen (z. B. für die Bezugsbildung) geeignet. Optisch-taktile-Multisensorik – Vorteile beider Sensoriken in einem Gerät: • Hochauflösende, schnelle Matrixkamera mit großem Bildfeld kombiniert mit • Renishaw SP25M: bewährtes 3D-Tastsystem oder • Mahr T7W: innovatives 1D-Formtastsystem mit motorischer Drehachse und dadurch sehr schnellem Taststiftwechsel. • Simpler Austausch der Tastsysteme über Schnellwechselsystem.
