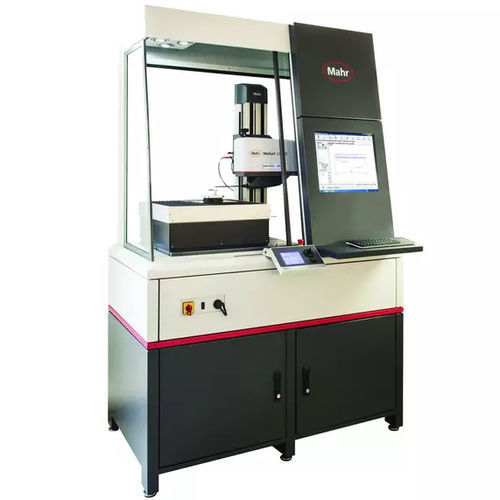

MarSurf CNC modular sind CNC-Messplätze aus Standardkomponenten
Ausgehend von einem Standard-Oberflächenmessplatz lässt sich dieser durch Hinzufügen von Zusatz-Tischachsen und ggfs. einer Messkabine zu einem komfortablen, teilautomatischen CNC-Messplatz ausbauen.
• Plug-and-play-Konfiguration der Steuerung
• Einfach zu bedienen über den Messassistenten
der MarWin Software
• “Pfiffiges” universelles Konzept für
Werkstückaufnahme und Klemmung
• Geringer Schulungsbedarf
T1S-L - Linearachse inklusive Steuermodul für Midrange CNC
Verstellweg 200 mm
Maße 510 mm x 200 mm x 200 mm
Tragfähigkeit 50 kg
T1S-R
Rotationsachse
Inklusive Standardaufnahmeplatte und Steuermodul für Midrange CNC
Verwendbar als TA- oder TC-Achse
Maße 270 mm x 200 mm x 210 mm
Tragfähigkeit 30 kg
T3S-LLR
3-Achsen-Kombination
Inklusive Standardaufnahmeplatte und Steuermodul für Midrange CNC
Mehrachsiger, monolithischer Aufbau aus den Achsen TX-TY-TC
Tragfähigkeit 30 kg
Anwendungen
Fertigungsnahes Messen
• Palettenmessung
• Topografiemessung
• Mehrere Messstellen an einem Teil ohne Umspannen
• Automatische Ausrichtung der X-Achse
• Universalmessplatz für vielfältige Messaufgaben
• Automatische Zenitsuche
