Drehmomentsensor mit Flanschanschluss TF 300 series

RotationanalogHochpräzision

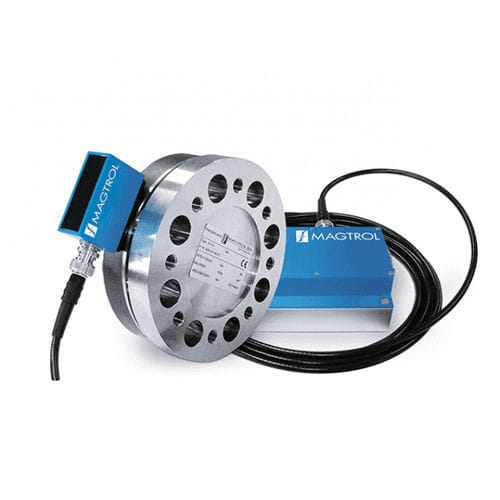

Dieser neue, kompakte, lagerlose und wartungsfreie Magtrol-Drehmomentmessflansch TF 300 Series offeriert zahlreiche, bahnbrechende Vorteile im Bereich der Drehmomentmessung. Seine hohe Drehsteifigkeit ermöglicht eine direkte Montage auf die Maschinenwelle oder auf einen Maschinenflansch ohne Kupplungsflansch und eine kostensparende, problemlose Messbankintegration mit minimalem Platzbedarf. Auf DMS-Technologie und auf Signalübertragung mittels Telemetrie basierend, generieren die Magtrol-Drehmomentmessflansche TF 300 Series hochgenaue Ausgangsmesssignale. Der im Messflansch untergebrachte Verstärker wandelt das Messsignal in ein Hochfrequenzsignal um und übermittelt es induktiv mittels einem HF-Uebertrager zur Konditioniereinheit, welcher das numerische Drehmomentsignal in ein analoges ±5 VDC-Ausgangssignal umwandelt (Stromausgang: Option). Mit dem optionalen Drehzahlsensor können Drehzahlen gemessen und in ein TTL-Ausgangssignal umgewandelt werden. Das Messsignal wird berührungslos mittels der Messflanschantenne über einen Luftspalt von maximal 5 mm (typisch zwischen 1 und 3 mm) zum HF-Uebertrager telemetrisch weitergeleitet. Dadurch ist der TF-Messflansch unempfindlich gegen axiale und radiale Versätze. Weiter ist dieses Messsystem unempfindlich gegen Interferenzen, da die Antenne im Gegensatz zu anderen Lösungen keine Induktionsschlaufe um den Messflansch bildet. Schliesslich kann auch eine Abdeckung montiert werden, ohne dass das Messsignal beeinflusst wird.
