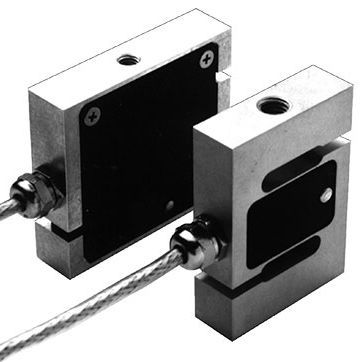

Zugkraft-Wägezelle ZP-S

S-förmigDehnungsmessstreifenanalog

Die Kraftaufnehmer der Baureihe ZP-S sind für die Messung statischer und dynamischer Zug- und Druckkräfte vorgesehen. Sie zeichnen sich bei hoher Meßgenauigkeit durch geringe Abmessungen aus. Der Einsatz erfolgt vorwiegend in Werkstoffprüfmaschinen. Die Krafteinleitung erfolgt zentral über je eine Gewindebohrung. Die Wandlung der elastischen Verformung des S-förmigen Biegekörpers in ein auswertbares elektrisches Signal er-folgt mittels einer Dehnungsmeßstreifenvollbrücke. Kompensations- und Abgleichelemente dienen zur Einstellung der geforderten technischen Daten. Die Aufnehmer bis zur Baugröße 200N sind aus einer hochfesten Aluminiumlegierung gefertigt, darüber aus einem rostfreien Spezialstahl. Bei den Baugrößen 10 N, 20 N und 50 N sorgt eine integrierte Überlastsicherung für gefahrlosen Betrieb. Standardmäßig werden die Kraftaufnehmer mit einem 3 m langen Anschlußkabel geliefert, das an der anderen Seite mit freien Enden versehen ist. Die Aufnehmer von 10N bis 2kN sind auch mit Normsignalausgang (geänderte mechanische Abmessungen siehe Maßbild, Typbezeichnung ZP-E) lieferbar. Als Ausgangssignal stehen wahlweise (0 bis 10) V oder (4 bis 20)mA zur Verfügung. Merkmale Hohe Genauigkeit Geringe Einbaumaße Für Zug- und Druckkräfte Schutzart IP 42 Bis 50 N mit integriertem Überlastschutz
