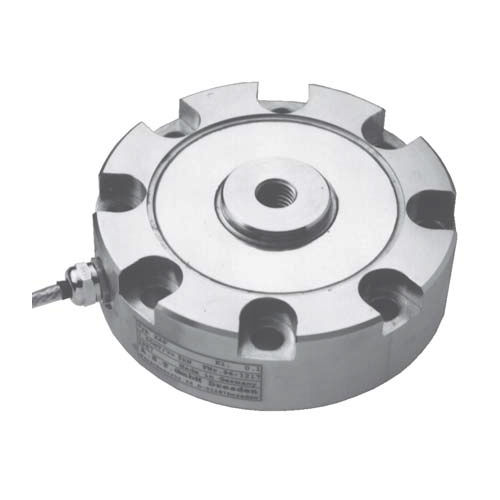

Zugkraft-Wägezelle ZF, ZF-S

Pancake-TypDehnungsmessstreifenanalog

Die Kraftaufnehmer der Baureihe ZF sind für die Messung statischer und dynamischer Zug- und Druckkräfte vorgesehen. Sie zeichnen sich bei hoher Meßgenauigkeit durch eine geringe Einbauhöhe aus. Die Krafteinleitung erfolgt an der einen Seite zentral über eine Gewindebohrung, die andere Seite des Kraftaufnehmers ist mittels 8 St. hochfester Innensechskantschrauben mit definiertem Anzugsmoment auf eine flache Aufnahmefläche mit ausreichender Steifigkeit aufzubringen. Die Wandlung der elastischen Verformung des Meßkörpers in ein auswertbares elektrisches Signal erfolgt mittels einer Dehnungsmeßstreifenvollbrücke. Kompensations- und Abgleichelemente dienen zur Einstellung der geforderten technischen Daten. Standardmäßig werden die Kraftaufnehmer mit einem 3 m langen Anschlußkabel geliefert, das an der anderen Seite mit freien Enden versehen ist. Merkmale Hohe Genauigkeit Für Zug- oder Druckkräfte Aus rostfreiem Stahl Schutzart IP 67 Hohe Genauigkeit Geringe Einbaumaße Für Zug- oder Druckkräfte Schutzart IP 42
