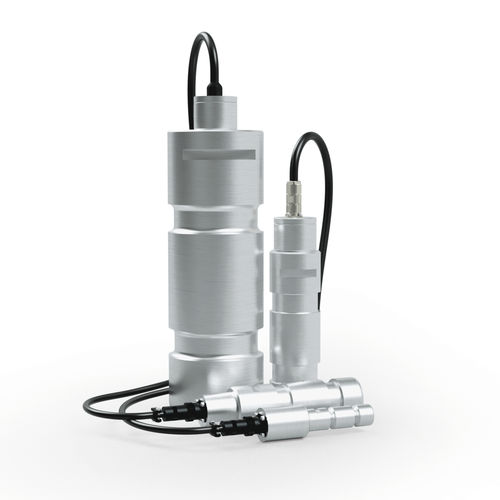

Messachse LE series

MAGTROL bietet eine breite Auswahl von Last-Kraft-Gewicht-Aufnehmern mit optionaler integrierter Elektronik oder Lastmessverstärkern (LMU) mit B.I.T.E.-Funktion an, die ein ideales Messsystem bilden, das ununterbrochen auf Überlast und Kurzschluss überprüft. Ideal für den Einsatz in Sicherheitsanwendungen gemäß ECE-R10, ISO 13849-1 : CAT4 & PLe (LE 600 Series); ISO 13849-1 : CAT2 & PLd (LE 400 Series). Die Lastmessbolzen von Magtrol werden sowohl zur Messung von Lasten und Kräften als auch als Überlastschutz verwendet. Sie werden an Stelle normaler Bolzen oder Wellen als Konstruktionselement in Maschinen eingesetzt. Das Messsignal ist proportional zur einwirkenden Last. Die in der Schweiz hergestellten, kompakten Lastmessbolzen der Baureihe LE 210, eine Weiterentwicklung der LB-Baureihe, sind aus hochfestem, rostfreiem Stahl gefertigt. Dadurch eignen sie sich speziell für anspruchsvolle, industrielle Einsätze. Die Lastmessbolzen sind in 10 verschiedenen Standardbereichen von 2.5 kN … 1 250 kN erhältlich. Ihre hohe elektromagnetische Unempfindlichkeit macht sie zum idealen Aufnehmer selbst in elektromagnetisch-kritischen Umgebungsbedingungen. Konstruktion Der Magtrol Lastmessbolzen ist mit zwei Einschnürungen und einer zentrischen axialen Bohrung versehen. Die DMS-Vollbrücke ist in der zentrischen Bohrung im Bereich der Einschnürungen positioniert. Dadurch ist der Lastmessbolzen unempfindlich gegen externe mechanische und chemische Einflüsse. Die Lage und die Ausrichtung der in einer Vollbrücke geschalteten DMS wurde mittels der Methode der finiten Elemente (FEM) optimiert
