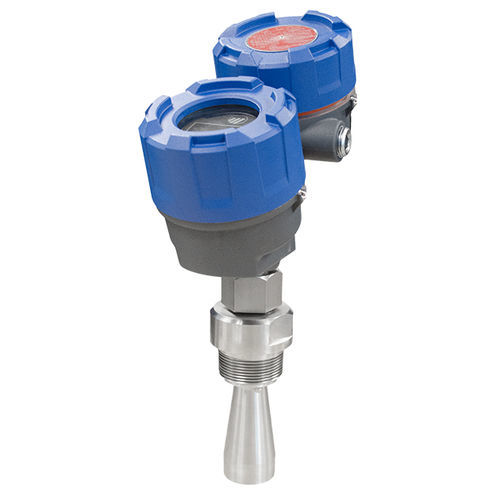

Radar-Niveautransmitter R86

für Flüssigkeiten4-20 mA2-Leiter

Der Pulsar® R86-Radarmessumformer gehört zur neuesten Generation der elektronischen 24 V DC Füllstandmessumformer von Magnetrol. Er hat einen größeren Messbereich und zeichnet sich durch eine zirkulare Polarisation, fortschrittliche Diagnose und einfachere Bedienung als die meisten elektronischen Radartransmitter aus. Der Impulsradar-Messumformer gibt kurze Energieimpulse an die Oberfläche einer Flüssigkeit ab. Der Messumformer ermittelt über einen ultraschnellen Zeitmesskreis präzise die Differenz zwischen Startimpuls und Refleximpuls. Dank der hochentwickelten Signalbearbeitung werden falsche Reflexionen und andere Hintergrundstörungen herausgefiltert. Danach wird unter Einbeziehung der Tankhöhe und der Sensor-Offset-Informationen der genaue Füllstand ermittelt. Die Schaltung ist äußerst energiesparend, sodass kein Tastverhältnis wie bei ähnlichen Radarvorrichtungen erforderlich ist. Dadurch können starke Füllstandänderungen von bis zu 4,5 m pro Minute ermittelt werden. Prozessunabhängige Leistung (Änderungen von Flüssigkeitsdichte und Epsilonwert haben keine Auswirkungen) Betriebsfrequenz von 26 GHz fur herausragende Leistungsfahigkeit bei genauigkeit und auflösung. Die antenne mit schnellkupplung gestattet, dass der behälter geschlossen bleiben kann Erhältlich zur verwendung in SIL-2-Messketten (93,2% SFF, vollständiger FMEDA-bericht verfügbar) PACTware™ PC-Programm und verbesserte DTMs OPTIONEN HART® 7.1 und Foundation fieldbus™ 316 SST Doppelkammerausführung Hornantenne: 1 1/2“ bis 4“ Stutzen - Antennenverlängerungen bis 1.8 m.
