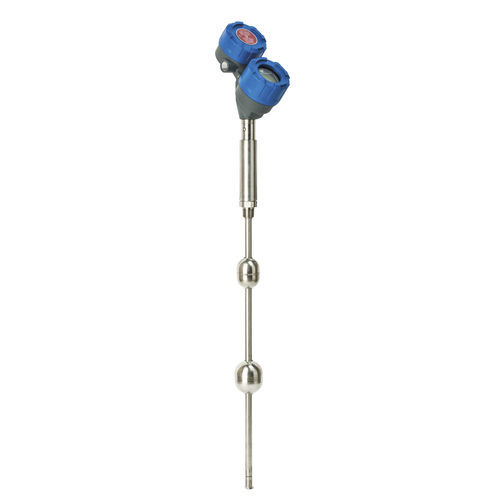

Magnetschwimmer-Niveautransmitter JUPITER® JM4
für Flüssigkeiten4-20 mAmit Digitalanzeige

Magnetschwimmer-Niveautransmitter
Magnetschwimmer-Niveautransmitter
Magnetschwimmer-Niveautransmitter
Magnetschwimmer-Niveautransmitter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Magnetschwimmer
Medium
für Flüssigkeiten
Schnittstelle
4-20 mA
Weitere Eigenschaften
mit Digitalanzeige, schleifengespeist, smart
Niveaubereich

Max: 999 cm
(393,31 in)

Min: 15 cm
(5,91 in)

Prozessdruck

207 bar
(3.002,28 psi)

Prozesstemperatur

Max: 85 °C
(185 °F)

Min: -45 °C
(-49 °F)

Beschreibung

Magnetostriktiver Füllstandmessumformer Jupiter® Modell JM4: Magnetostriktiver Füllstandmessumformer Jupiter® ist ein elektronischer 24 V DC Messumformer für Flüssigkeit und Füllstand und ist für den direkten Einbau oder als extern an einen Magnetklappenfüllstandanzeiger zu montierender Messumformer erhältlich. Das Gerät kann zur Messung von Flüssigkeitsfüllstand und/oder Trennschicht zwischen Flüssigkeiten ausgelegt werden. Das innovative Gehäuse ist das erste seiner Art: Es ist in zwei Kammern (Verdrahtung und Elektronik) auf einer Ebene angeordnet und gewinkelt, um Verdrahtung, Konfiguration, Inbetriebnahme und Datenanzeige zu erleichtern. Das hohe Sicherheitsniveau des JUPITER belegt der SFF-Wert (Safe Failure Fraction) von > 90 %. Messprinzip Die Elektronik des Jupiter erzeugt einen niederenergetischen Impuls, der am magnetrostriktiven Draht entlang geführt wird. Genau an der Stelle, an der das Magnetfeld des Schwimmers den Draht kreuzt, wird ein Rücklaufsignal erzeugt. Ein Zeitnehmer misst genau die Zeit, die zwischen Entstehen des Impulses und Rückkehr des akustischen Signals vergeht. Grafisches LCD Display erlaubt mittels 4 Tasten eine detaillierte Menüanpassung oder Fehlersuche 4-20 mA Ausgang Dreh und abnehmbares Gehäuse ( Schnellverschluss) erlaubt eine Elektronikwechsel ohne den Prozess durcklos zu machen Ergonomisches Doppelkammergehäuse Einfache Einrichtung und Konfiguration Smart-Probe-Technologie Leichter Anschluss an Magnetklappenfüllstandanzeiger (MLI) Direkter Einsatz bei einer Vielzahl an Behältern und Anwendungen OPTIONEN HART®-Kommunikation Hastelloy® oder Monel® als Werkstoffe Gewinde- oder Flansch-Prozessanschlüsse
