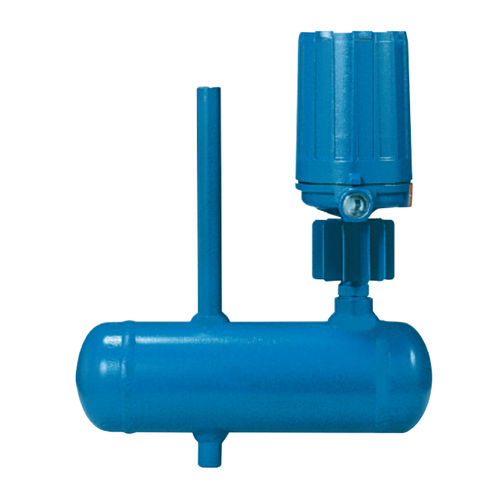

Magnet-Schwimmerschalter B40 series

Verdrängerfür FlüssigkeitenATEX

Der schwimmerbetriebene Füllstandgrenzschalter vom Typ B40 ist speziell für Anwendungen mit hohen Drücken und/oder hohen Temperaturen entwickelt und ausgelegt, z. B. in Kesseln. Er ist als robuste Konstruktion für den industriellen Einsatz oder gemäß ASME B31.1 erhältlich. Ein Dauermagnet ist drehbar gelagert und betätigt über einen Mechanismus ein Schaltermodul. Der Schwimmer oder Verdränger ist über ein Gestänge mit einem Anziehungskörper verbunden und bewegt diesen in Abhängigkeit des Füllstandes in den oder aus dem Magnetfeldbereich, wodurch der Schalter aktiviert wird. Ein nicht magnetisches Führungsrohr (E-Tube) trennt dabei hermetisch das komplette Schaltermodul von allen benetzten Teilen. Bei sinkendem Füllstand deaktiviert der Schwimmer oder Verdränger den Schalter. Konstruktion für den industriellen Einsatz oder gemäß ASME B31.1 Drücke bis zu 228 bar Bezugsgefäße erhältlich in Kohlenstoffstahl, Edelstahl und Chrom-Molybdän Flüssigkeitsdichte ab 0,41 OPTIONEN Mit Flansch als Prozessanschluss Temperaturerweiterungen Abgleich für niedrige Flüssigkeitsdichte Volles Spektrum an benutzerdefinierten Tests verfügbar
