Schleifzentrum für Werkstücke MFP 30
für TurbinenschaufelCNC5-Achs

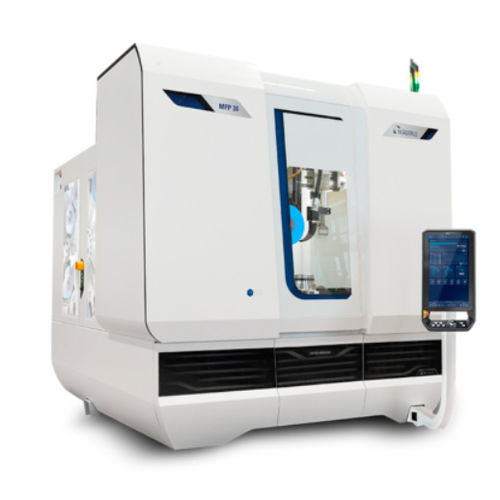

Schleifzentrum für Werkstücke - MFP 30 - MÄGERLE AG Maschinenfabrik - für Turbinenschaufel / CNC / 5-Achs
Schleifzentrum für Werkstücke - MFP 30 - MÄGERLE AG Maschinenfabrik - für Turbinenschaufel / CNC / 5-Achs
Schleifzentrum für Werkstücke - MFP 30 - MÄGERLE AG Maschinenfabrik - für Turbinenschaufel / CNC / 5-Achs - Bild - 2
Schleifzentrum für Werkstücke - MFP 30 - MÄGERLE AG Maschinenfabrik - für Turbinenschaufel / CNC / 5-Achs - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Werkstücke, für Turbinenschaufel
Kontroltyp
CNC
Achszahl
5-Achs
Weitere Eigenschaften
Tief
Weitere Eigenschaften
Hochleistung, kompakt
Spindelgeschwindigkeit

12.000 rpm
(75.398 rad.min-1)

Leistung

26 kW
(35,35 hp)

X-Hub

500 mm
(19,69 in)

Y-Hub

450 mm
(17,72 in)

Beschreibung

Das kompakt konzipierte 5-Achsen Schleifzenter eignet sich hervorragend für das Schleifen von komplexen Geometrien, wie sie insbesondere bei Leit- und Laufschaufeln oder Hitzeschildern von Flugzeugturbinen vorkommen. Die zu bearbeitenden Werkstücke werden ergonomisch direkt von vorne in den Arbeitsraum beladen. Schwere Werkstücke mit Aufspannvorrichtung können mit einem Kran von oben beladen werden. Die kompakte und platzsparende Bauweise erlaubt die optimale Nutzung der vorhandenen Produktionsfläche und ermöglicht einen effektiven Produktionsfluss. Hohe Leistung und hohes Drehmoment Der leistungsstarke Antrieb der Hochleistungsspindel ermöglicht die Kombination von verschiedenen Schleifprozessen, wie z.B. Tiefschleifen mit Korund oder Schleifen mit CBN. Schon bei niedrigen Drehzahlen stehen die volle Leistung und ein hohes Drehmoment zur Verfügung. Mit den robusten Werkzeugaufnahmen können breite Bearbeitungskonturen mit hohen Abtragsraten realisiert werden. Der Schleifprozess kann mit Emulsion oder Öl erfolgen. Die hohen Drehzahlen der Hochleistungsspindel bieten optimale Bearbeitungsbedingungen für anspruchsvolle Schleif- und Fräsprozesse in einer Aufspannung. Prozessoptimierte Kühlmittelzufuhr Eine optimale Kühlmittelzufuhr erfolgt über die zweiachsig gesteuerte Düse. Für Bohr- und Fräswerkzeuge stehen Düsen am Schleifsupport und eine Kühlmittelzufuhr durch die Spindel zur Verfügung. Mit der integrierten Schleifscheibenreinigung bleibt die Schleifscheibe während des Schleifvorgangs länger sauber und scharf. Dies erhöht die Abtragsraten und reduziert gleichzeitig den Schleifscheibenverbrauch.

VIDEO

Kataloge

MFP 30
MFP 30
16 Seiten
