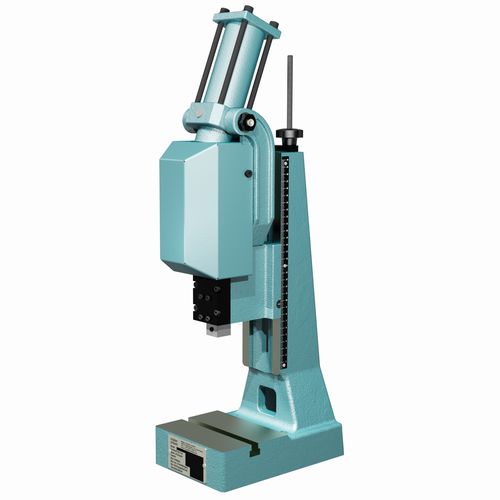

Pneumatische Presse VKL 0500-35-80

StanzNietUmform

Ausladung [mm] A1: - 80 Ausladung [mm] A2: - 0 Nutbreite [mm] ähnl. DIN 650: - 12 Stößelbohrung Ø x Tiefe [mm]: - 10H7 x 25 Stößel Ø [mm] / Fläche [mm²]: - 25 x 25 Platzbedarf [mm]: - 155 x 220 mäder Druckluft-Kniehebelpressen erreichen ihre Nennkraft erst am Ende des Stösselhubs, dem unteren Totpunkt UT. Dabei wird mittels des Kniehebelmechanismus mit einem relativ geringem Luftverbrauch der hohe Arbeitsdruck der Presse erreicht. Wegen des geringen Luftverbrauchs, sind mäder pneumatische Kniehebelpressen nicht nur beim Kauf sondern auch langfristig ökomische Produktionsmittel. Kniehebelpressen werden eingesetzt, wenn die volle Kraft der Presse nur über einen kurzen Weg am Ende des Arbeitshubs benötigt wird, wie z.B. beim Stanzen, Nieten, Prägen, Kleben etc. Druckluft -Kniehebelpressen sind in verschiedenen Größen mit einer Druckkraft von 5 kN bis 60 kN und Ausladungen bis 300 mm lieferbar.. Alle mäder Druckluft -Kniehebelpressen sind sowohl als Automationsbaustein oder mit mäder Steuerungen für Einzelarbeitsplätze lieferbar. Der Vierkantstößel hat entscheidende Vorteile gegenüber dem Rundstößel: • - absolute Verdrehsicherheit • - spielfreie Führung des Pressenstößels • - große Auflagefläche für das Werkzeug • - deshalb sind Führungen im Werkzeug meist unnötig • - praktisch wartungsfreier Betrieb Werkzeuge können in der Stößelbohrung über eine Inbusschraube sicher geklemmt werden. Qualitätsmerkmale: • - Werkseitig voreingestellter Druckpunkt • - Winkelgetriebe zur einfachen Höhenverstellung des Pressenkopfs
