Entnahmesonde WCH4WMU60

Frequenzfür QuerlochMess

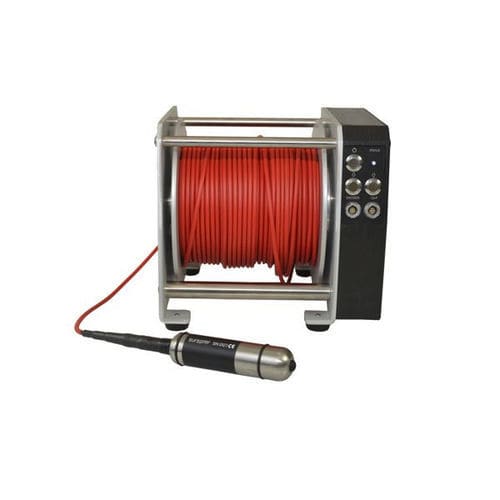

Die kabellose motorisierte Einheit WCH4WMU60 ist mit einem 60 m langen Kabel, einem Schrittmotor, der die Bewegung der Sonden in die Bohrlöcher ermöglicht, und einem Verwaltungsprozessor ausgestattet, der die Bewegung der Sonden und die Synchronisierung während des Abstiegs/Aufstiegs (quer zum Bohrloch) sowie die Kommunikation und Speicherung der aufgezeichneten Daten steuert. Auf der Vorderseite des WCH4WMU60 befinden sich: Start-/Stopptaste, manueller Aufstiegsbefehl für die Sonde, manueller Abstiegsbefehl für die Sonde (nützlich während der Messvorbereitung) und eine LED zur Anzeige des Gerätestatus sowie Anschlüsse zum Aufladen des Geräts und zur Synchronisierung. Auf der linken Seite des WCH4WMU60 befindet sich eine Tasche zur Aufbewahrung der Sonde, wenn das Gerät nicht benutzt wird. Das WCH4-System kann gleichzeitig 2 bis 4 drahtlose motorisierte Einheiten WCH4WMU60 verwenden, um die Dauer der Pfahluntersuchung drastisch zu reduzieren. Diese Konfiguration passt sich schnell an alle Baustellenbedingungen an, da die Möglichkeit besteht, die beste Konfiguration entsprechend der Anzahl der in den Pfählen oder Diaphragmen vorhandenen Untersuchungsrohre zu wählen. - Sensortyp: Ultraschall - Zeitbasis: 100ns, 200ns, 500ns, 1µs, 2µs, 5µs, 10µs, 20µs - Auflösung der Abtastung: 12 Bit - Abtastungen pro Ereignis: 2048 - Bandbreite: 50 MHz - Abtastfrequenz: Wählbar von 10 KHz bis 50 MHz - Verstärkungsfaktoren: x1, x2, x4, x5, x8, x10, x16, x32 - Ultraschall-Filter: Zentralfrequenz 50KHz - Stromversorgung: interne Lithium-Ionen-Batterie 11,1V 10,4Ah - Stromverbrauch: 180mA Standby, 600mA während der Messung - Durchschnittliche Betriebsdauer: 14 h - Durchschnittliche Wiederaufladezeit: 6 h - Umgebungsbedingungen: Temperatur 20-80°C, Luftfeuchtigkeit 0-90% - Schnittstelle: Funkmodul WI-FI - 2,4 GHz - 802.11b - Abmessungen: L220x H225x P250 mm - Gewicht: 9.3Kg - Kabellänge: 60 Meter - Schutzart IP66
