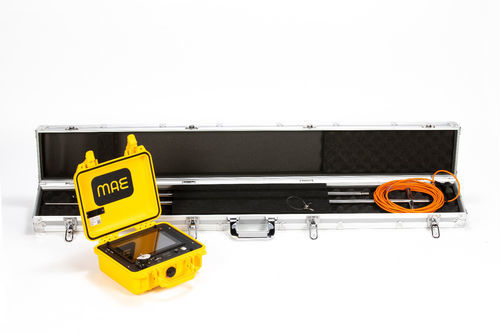

Messgerät mittels Wärmeleitfähigkeitsmessung TCR24

Laborfür Gebäudekompakt

MESSGERÄTE FÜR DIE MESSUNG DER WÄRMELEITFÄHIGKEIT DES BODENS. Das TCR24 dient zur Messung der Wärmetransmission des Bodens (Tendenz des Bodens, Wärme zu übertragen). Diese Art der Messung wird in der Regel vor der Verlegung von unterirdischen Leitungen oder vor dem Bau von geothermischen Brunnen durchgeführt, um die Wärme aus dem Boden für die Beheizung oder Klimatisierung von Gebäuden zu ermitteln. Die Messung kann vor Ort mit der mitgelieferten Sonde bis zu einer Tiefe von 120 cm durchgeführt werden. Bei größeren Tiefen ist es möglich, Proben des kompakten Bodens (Stämme) zu entnehmen und die Messung im Labor mit einer geeigneten Laborsonde durchzuführen. Die erfassten Daten können direkt vor Ort untersucht werden, am Ende der Erfassungsphase, die automatisch vom Gerät geregelt wird, und werden grafisch und numerisch in Watt / (Meter x Kelvin) ausgedrückt, wobei: Watt = Einheit der Leistung; Meter = Einheit der Entfernung; Kelvin = Einheit der Temperatur. Mit einem Bohrer (nicht im Lieferumfang enthalten) und einer Bohrspitze von 20 mm Durchmesser mit verlängertem Stab (im Lieferumfang enthalten) wird ein Loch in den Boden gebohrt. Dann wird die Sonde in das Loch eingeführt und die Sondenspitze durch leichten Druck etwa 20 cm tief im Boden verankert, um eine optimale Kopplung mit dem Boden zu erreichen. Die Datenerfassung wird durch Drücken einer Taste eingeleitet, sie wird automatisch vom Gerät gesteuert und dauert einige Sekunden. Die numerischen und grafischen Daten werden auf dem SD-Speicher gespeichert und dann mit der speziellen Software TCreader, die zusammen mit dem Gerät geliefert wird, ausgewertet. Wärmeübertragung bei einigen Bodentypen - Trockenes Lockergestein: +/- 1,5 W/m K - Schotter, Sand, Grundwasser: 1.8 2,4 W/m K - Granit: 3,4 W/m K
