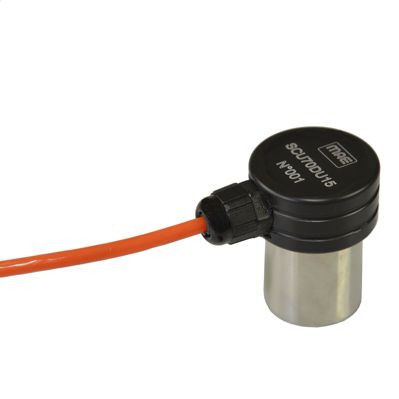

Ultraschallsonde SCU70DU15 series

für ZfPfür Betonfür Kunststoff

ULTRASCHALL-ÜBERTRAGUNGSSONDE 70 KHZ ODU-ANSCHLUSS Ultraschallprüfkopf für die zerstörungsfreie Prüfung (NDT) von Beton, Holz, Kunststoff oder Steinmaterialien. Das Modell SCU70DU15 ist ein hocheffizienter und aktiver Ultraschallwandler, der speziell für die zerstörungsfreie Prüfung von Baumaterialien wie gehärtetem Beton, Marmor und Steinmaterial im Allgemeinen, Holz und Kunststoff entwickelt wurde. Mit Ultraschall lassen sich Löcher, Luftblasen und Mikrorisse im untersuchten Material aufspüren. MAE projektiert und fertigt Sonden nach höchsten Qualitätsstandards, um eine lang anhaltende Effizienz ohne Signalabfall zu gewährleisten. Die Methode basiert auf der Ausbreitungsgeschwindigkeit von longitudinalen Ultraschallwellen innerhalb einer Stahlbetonstruktur. Die Ausbreitungsgeschwindigkeit hängt von den Materialeigenschaften wie Elastizität, Dichte, Vorhandensein von Spalten, Mikrolöchern usw. ab. Aus der Bestimmung der folgenden Parameter: Reflexion, Brechung, Laufzeit (T.O.F.) und Abschwächung der Schwingungsenergie, können Informationen über folgende Punkte gewonnen werden: - Homogenität der Mischung - Elastisch-mechanische Eigenschaften - Entität, Geometrie und Lage bestimmter Fehler oder innerer Mängel, zeitliche Schwankungen der Qualitätsparameter des Betons Besonders wichtig sind die Ultraschallprüfungen, mit denen die Durchgangsgeschwindigkeit der Impulse (bei bekannter Dicke und Zeit) bewertet werden kann. Das primäre Ziel der Ultraschalluntersuchung ist die Aufzeichnung der Flugzeit (TOF, Time of Fly) und die anschließende Berechnung der Geschwindigkeit.
