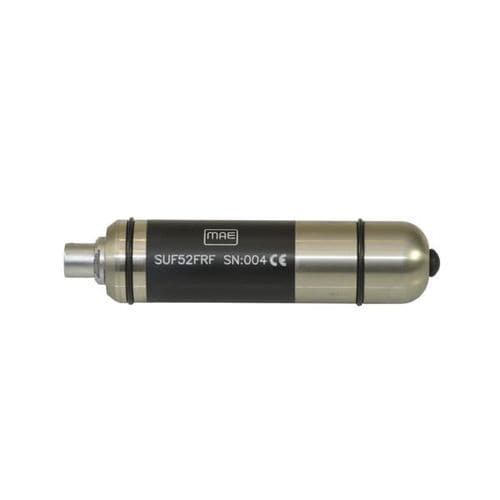

Ultraschallsonde SUF52FRF

für ZfPfür Querlochfür Beton

SONDE FÜR SCHALLAUFZEICHNUNG (QUERBOHRUNG) Das Cross-Hole ist eine Methode zur Analyse der Fundamentmasten von Gebäuden, die mit Hilfe von Ultraschall, Cross-Hole, eine genaue Prüfung mit hoher Auflösung ermöglicht. Eine Ultraschallwelle wird von einem Sender zu einem Empfänger gesendet, die von der Vorrichtung während des Gießens automatisch über die gesamte Länge des Mastes im Inneren der darin eingebetteten Rohre geleitet werden. Die Geschwindigkeit der Schallwelle und ihre Energie werden stark von der Qualität des Zements beeinflusst. Daher ist es möglich, die Eigenschaften zu beurteilen und eine tomographische Darstellung in 2D und 3D zu erstellen, die als Diagraphie bezeichnet wird. Beschreibung Ultraschallsonde für zerstörungsfreie Prüfung (NDT) an Betonfundamentpfählen. Das Modell SUF52FRF ist ein hocheffizienter aktiver Ultraschallwandler, der sowohl als Sende- (TX) als auch als Empfangssonde (RX) verwendet werden kann. Er ist für die zerstörungsfreie Prüfung an Betonfundamentpfählen geeignet. Mit Ultraschall lassen sich Löcher, Luftblasen und Mikrorisse im untersuchten Mast erkennen. Die Sonde wird von MAE nach den höchsten Qualitätsstandards entwickelt und hergestellt, um eine lang anhaltende Effizienz ohne Signalabfall zu gewährleisten. Physikalische Spezifikationen - Gehäuse: rostfreier Stahl - Durchmesser: 32 mm - Höhe: 120 mm - Gewicht: 250 g - Betriebstemperaturbereich (°C): -20 bis +80 - Empfindliches Element: Piezokeramik - Verbinder: ODU wasserbeständig - Grenze der Eintauchtiefe: 150 m Häufigkeit - Resonanzfrequenz: 52 Khz - Minimale Erregerspannung: Vp 300 - Maximale Erregerspannung: Vp 2000
